如何在CC-Link/LT系統中使用連接電纜連接模塊(LJ61CL12-CM)

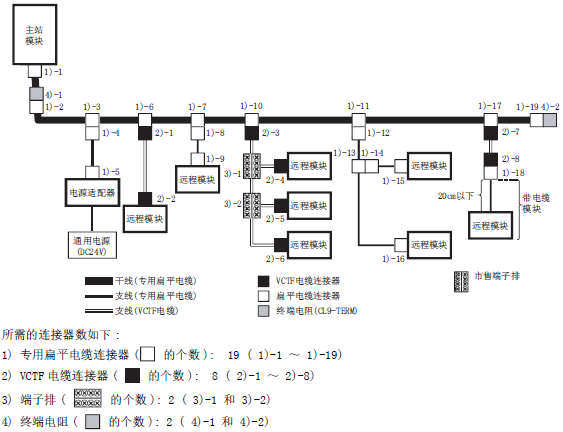

在CC-Link/LT系統中使用連接電纜連接模塊進行說明。
. 電纜配線與站號順序無關。
. 主站模塊應安裝在干線兩端之一。
應在距主站模塊20cm內連接主站模塊側的終端電阻。
· 在CC-Link/LT系統中干線兩端都須連接終端電阻。
[要點]
干線使用專用扁平電纜和支線使用VCTF電纜時。
1、專用扁平電纜連接器連接方法
2、連接VCTF 電纜連接器/ 軟性電纜連接器
3、同時使用不同類型的電纜的連接方法
(1)干線
不同類型的電纜不能一起使用。
(2)支線
在不同的支線內可以使用不同類型的電纜，在同一支線內不能使用不同類型的電纜。
然而，當使用帶電纜模塊(如CL1Y2-T1D2S)時，通過將專用扁平電纜的長度縮短到20cm或以下，不同類型的電纜可以一起使用
4、連接終端電阻
終端電阻應使用CL9-TERM(灰色)。
對于系統配置僅使用專用扁平電纜的，CL9-RYVK( 黑色) 也可以使用。
需要注意的是在干線的兩端均需使用同一型號的終端電阻。
(1) 在主站模塊側連接終端電阻
(2) 在干線末端連接終端電阻
LJ61CL12連接電纜,LJ61CL12-CM連接電纜
公司專業銷售三菱PLC，三菱L系列PLC品種齊全，LJ61CL12-CM大量現貨，三菱CC-Link/LT主站模塊LJ61CL12-CM價格好，提供技術支持，歡迎選購！
