FX3U系列三菱PLC的輸入繼電器[X]、輸出繼電器[Y]的編號是由基本單元持有的固定編號，和針對擴展設備連接順序分配的編號組成的。由于這些編號使用8進制數，所以不存在"8","9"的數值。
1、輸入輸出繼電器的編號
輸入繼電器[X]、輸出繼電器[Y]的編號如下表所示。(編號以8進制數分配)
【FX3UC可編程控制器】
┌──┬────────┬────────┬──────┐
│型號│FX3uc-32MT-LT │ 擴展時 │ │
├──┼────────┼────────┤ 合計 │
│輸入│X000~X017 16點 │X000~X357 240點 │ 256點 │
├──┼────────┼────────┤ │
│輸出│Y000~Y017 16點 │Y000~Y357 240點 │ │
└──┴────────┴────────┴──────┘
【FX3U可編程控制器】
┌──┬─────┬─────┬─────┬─────┬─────┬─────┬───┐
│型號│FX3U-16M │FX3U-32M │FX3U-48M │FX3U-64M │FX3U-80M │擴展時 │ │
├──┼─────┼─────┼─────┼─────┼─────┼─────┤ 合計 │
│輸入│X000~X007 │X000~X017 │X000~X027 │X000~X037 │X000~X047 │X000~X367 │256點 │
│ │ 8點 │ 16點 │ 24點 │ 32點 │ 40點 │ 248點 │ │
├──┼─────┼─────┼─────┼─────┼─────┼─────┤ │
│輸出│X000~X007 │X000~X017 │X000~X027 │X000~X037 │X000~X047 │X000~X367 │ │
│ │ 8點 │ 16點 │ 24點 │ 32點 │ 40點 │ 248點 │ │
└──┴─────┴─────┴─────┴─────┴─────┴─────┴───┘
2、功能和作用

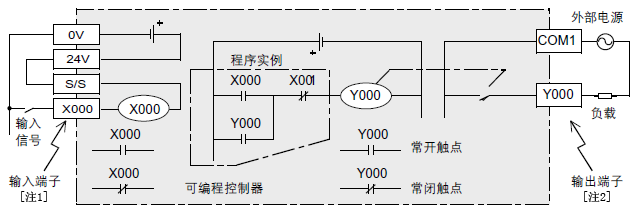

端子名稱及接線（輸入為漏型輸入時）以FX3U系列可編程控制器為例。
注1：
可編程控制器中，輸入端子是從外部的開關接收信號的窗口。
可編程控制器中，可編程控制器的輸入端子上連接的輸入繼電器(X)為光耦隔離的電子式繼電器，
因此具有無數的常開觸點(a觸點)和常閉觸點(b觸點)。在可編程控制器中可以隨意地使用這些觸點。
這個輸入繼電器不能通過程序來驅動。
注2：
可編程控制器中，輸出端子是向外部的負載發出信號的窗口。
在可編程控制器中，輸出繼電器的外部輸出用觸點(繼電器觸點、晶閘管、晶體管等的輸出
元器件)是與這個輸出端子相連接的。
輸出繼電器擁有無數個電子式的常開觸點、常閉觸點，可以在可編程控制器中隨意地使用。
3、輸入繼電器的動作時序

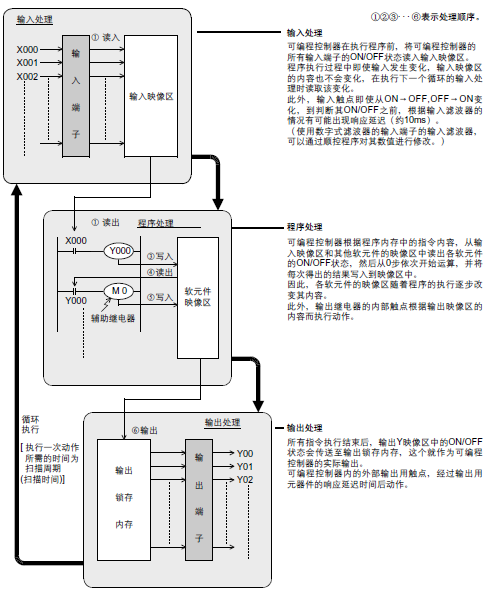

可編程控制器是通過循環執行如下所示的處理順序而實現順序控制的。像這樣的成批輸入輸出方式中，除了輸入濾波器和輸出元器件的驅動時間以外，還會因掃描周期而出現響應延遲的現象。
以上的方式被稱為成批輸入輸出方式(或是刷新方式)。
