FX3UC FX3U三菱PLC輔助繼電器M規格說明
FX3UC FX3U可編程控制器中有多個輔助繼電器。這些輔助繼電器的線圈與輸出繼電器相同，是通過可編程控制器中的各種軟元件的觸點來驅動。輔助繼電器有無數的電子常開觸點和常閉觸點，可在可編程控制器中隨意地使用。但是，不能通過這個觸點直接驅動外部負載，外部負載必須通過輸出繼電器進行驅動。
1、輔助繼電器的編號
輔助繼電器(M)的編號如下所示。(編號以10進制數分配)
1)、一般用 M0~M499 500點
非停電保持區域。根據設定的參數，可以更改為停電保持(保持)區域。
2)、停電保持用(電池保持) M500~M1023 524點
停電保持區域(保持)。根據設定的參數，可以更改為非停電保持區域。
3)、停電保持用(電池保持) M1024~M7679 6656點
不能通過參數進行更改停電保持的特性。
4)、特殊用
使用簡易PC間鏈接和并聯鏈接的情況下，一部分的輔助繼電器被占用為鏈接使用。
2、功能和動作實例
1)、一般用
當可編程控制器的電源斷開后一般用的輔助繼電器都變?yōu)镺FF,希望根據停電之前的狀態進行控制時，就使用停電保持(保持)用輔助繼電器。
輔助繼電器回路圖
2)、停電保持用
如在可編程控制器的運行過程中斷開電源，輸出繼電器和一般的輔助繼電器全部都變?yōu)镺FF。
當再次上電時、除去輸入條件為ON的以外，都為OFF。
但是，根據控制對象不同，也可能出現停電之前的狀態被記住，在再次運行時重新再現的情況。
這樣的情況下，使用停電保持用輔助繼電器(又名保持繼電器)。
停電保持用軟元件是通過可編程控制器內置的后備電池執行停電保持的。
上圖1中是使用M600(停電保持用軟元件)自保持動作的梯形圖實例。
在該梯形圖中，X000為ON, M600動作的話，X000即使開路，M600也能對動作進行自我保持。
由于M600是停電保持用的軟元件，即使由于停電導致X000開路，當再次運行的時候，M600會繼續之前的動作。
但是，再次運行的時候，如X001的常閉觸點開路，M600就不會動作。
上圖2使用了置位、復位指令時的梯形圖。

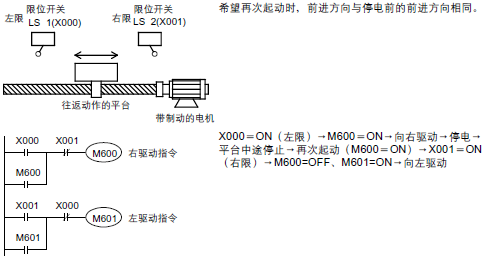

a、停電保持用途實例
b、將停電保持專用繼電器作為一般用繼電器使用的方法
將停電保持專用的輔助繼電器作為一般用的輔助繼電器使用時，請在程序的開頭步附近設置如下圖所示的復位梯形圖。
