三菱L系列CPU普通模式下計數器功能的選擇
在“計數器功能選擇”中可以對下述計數器功能進行選擇。
·鎖存計數器功能: 對計數器的當前值進行鎖存。
·計數禁用功能: 在計數允許中停止計數動作。
·采樣計數器功能: 在設置的采樣時間中對輸入的脈沖進行計數。
·計數禁用·預置功能: 根據功能輸入信號的變化，不切換功能，執行計數禁用功能及預置功能。
·鎖存計數器·預置功能: 根據功能輸入信號的變化，不切換功能，執行鎖存計數器功能及預置功能。

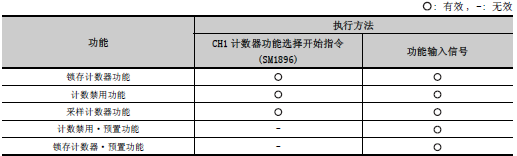

對于計數器功能選擇中可選擇的功能，只能通過CH1計數器功能選擇開始指令(SM1896)或功能輸入信號的輸入之一(邏輯和) 執行，或只能通過功能輸入信號執行。
1、必要設置
使用計數器功能選擇時的必要設置有下述2 種。
(1) 功能輸入邏輯設置
將功能輸入信號的邏輯從下述內容中選擇。
·正邏輯: 在對功能輸入信號施加了電壓期間，變?yōu)镺N。
·負邏輯: 在未對功能輸入信號施加電壓期間，變?yōu)镺N。
(2) 采樣時間設置
在選擇了“采樣計數器功能”的情況下有效。將采樣計數器功能中的采樣時間以10ms為單位進行設置。
·設置范圍: 10~655350(ms)
【要點】
在計數器選擇功能中，有時在執行功能之前由于下述原因會導致時間延遲。
·由于功能輸入信號的輸入響應時間導致的延遲
·由于程序的掃描時間導致的延遲(CH1計數器功能選擇開始指令(SM1896) 的情況下)
·由于高速計數器功能的內部控制周期(1ms) 導致的延遲(CH1計數器功能選擇開始指令(SM1896) 的情況下)計數誤差如下所示。
·通過功能輸入信號執行功能時的計數誤差(最大)
(輸入響應時間設置值(最大70ms）/ 1000 )(s) * 脈沖輸入速度(pulse/s)
·通過CH1 計數器功能選擇開始指令(SM1896) 執行功能時的計數誤差(最大)
(1個掃描時間ms + 1ms)/1000(s) * 脈沖輸入速度(pulse/s)
此外，采樣計數器功能的情況下，有由于部件誤差(±60ppm) 導致的采樣時間的誤差。
2、各功能的詳細情況
(1) 鎖存計數器功能
可以對CH1 當前值(SD1880、SD1881)進行鎖存。鎖存方法除在“計數器功能選擇”中進行設置以外，還有使用鎖存計數器輸入信號的方法。
· 使用計數器功能選擇: 在計數器功能選擇中選擇“鎖存計數器功能”或“鎖存計數器·預置功能”
· 使用鎖存計數器輸入信號
(2) 計數禁用功能
可以在CH1 計數允許指令(SM1895)的ON狀態下使計數動作停止。使用計數禁用功能時，在計數器功能選擇中設置“計數禁用功能”。
(3) 采樣計數器功能
可以在設置的采樣時間中 對輸入的脈沖進行計數。將采樣計數值通過采樣計數值讀取指令(ICSMPRD1(P))讀取到指定軟元件中。
(4) 計數禁用·預置功能
根據功能輸入信號的變化，可以不進行功能切換，執行計數禁用功能及預置功能。
(5) 鎖存計數器·預置功能
在“計數器功能選擇”中可以對下述計數器功能進行選擇。
·鎖存計數器功能: 對計數器的當前值進行鎖存。
·計數禁用功能: 在計數允許中停止計數動作。
·采樣計數器功能: 在設置的采樣時間中對輸入的脈沖進行計數。
·計數禁用·預置功能: 根據功能輸入信號的變化，不切換功能，執行計數禁用功能及預置功能。
·鎖存計數器·預置功能: 根據功能輸入信號的變化，不切換功能，執行鎖存計數器功能及預置功能。
對于計數器功能選擇中可選擇的功能，只能通過CH1計數器功能選擇開始指令(SM1896)或功能輸入信號的輸入之一(邏輯和) 執行，或只能通過功能輸入信號執行。
1、必要設置
使用計數器功能選擇時的必要設置有下述2 種。
(1) 功能輸入邏輯設置
將功能輸入信號的邏輯從下述內容中選擇。
·正邏輯: 在對功能輸入信號施加了電壓期間，變?yōu)镺N。
·負邏輯: 在未對功能輸入信號施加電壓期間，變?yōu)镺N。
(2) 采樣時間設置
在選擇了“采樣計數器功能”的情況下有效。將采樣計數器功能中的采樣時間以10ms為單位進行設置。
·設置范圍: 10~655350(ms)
【要點】
在計數器選擇功能中，有時在執行功能之前由于下述原因會導致時間延遲。
·由于功能輸入信號的輸入響應時間導致的延遲
·由于程序的掃描時間導致的延遲(CH1計數器功能選擇開始指令(SM1896) 的情況下)
·由于高速計數器功能的內部控制周期(1ms) 導致的延遲(CH1計數器功能選擇開始指令(SM1896) 的情況下)計數誤差如下所示。
·通過功能輸入信號執行功能時的計數誤差(最大)
(輸入響應時間設置值(最大70ms）/ 1000 )(s) * 脈沖輸入速度(pulse/s)
·通過CH1 計數器功能選擇開始指令(SM1896) 執行功能時的計數誤差(最大)
(1個掃描時間ms + 1ms)/1000(s) * 脈沖輸入速度(pulse/s)
此外，采樣計數器功能的情況下，有由于部件誤差(±60ppm) 導致的采樣時間的誤差。
2、各功能的詳細情況
(1) 鎖存計數器功能
可以對CH1 當前值(SD1880、SD1881)進行鎖存。鎖存方法除在“計數器功能選擇”中進行設置以外，還有使用鎖存計數器輸入信號的方法。
· 使用計數器功能選擇: 在計數器功能選擇中選擇“鎖存計數器功能”或“鎖存計數器·預置功能”
· 使用鎖存計數器輸入信號
(2) 計數禁用功能
可以在CH1 計數允許指令(SM1895)的ON狀態下使計數動作停止。使用計數禁用功能時，在計數器功能選擇中設置“計數禁用功能”。
(3) 采樣計數器功能
可以在設置的采樣時間中 對輸入的脈沖進行計數。將采樣計數值通過采樣計數值讀取指令(ICSMPRD1(P))讀取到指定軟元件中。
(4) 計數禁用·預置功能
根據功能輸入信號的變化，可以不進行功能切換，執行計數禁用功能及預置功能。
(5) 鎖存計數器·預置功能
可以根據功能輸入信號的變化，在不進行功能切換的狀況下執行鎖存計數器功能及預置功能。
