三菱PLC模塊QJ71GP21單一網絡系統的配置

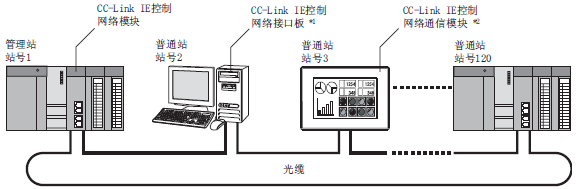

單一網絡系統是由一個管理站和若干普通站組成的系統，并通過光纜連接。三菱Q系列CC-Link IE控制網絡模塊有QJ71GP21-SX、QJ71GP21S-SX兩個型號。單一網絡系統示圖如下：
*1 將CC-Link IE控制網絡接口板安裝到個人計算機中時，可以將個人計算機作為CC-Link IE控制網絡的管理站或普通站進行連接。
*2 將CC-Link IE控制網絡通信模塊安裝到GOT中時，可以將GOT作為CC-Link IE控制網絡的普通站進行連接。
[注意事項]
同一網絡中不能同時使用CC-Link IE 控制網絡模塊及MELSECNET/H模塊。(需在不同的網絡中使用)
·CC-Link IE控制網絡模塊: 用于CC-Link IE控制網絡
·MELSECNET/H模塊: 用于MELSECNET/H、MELSECNET/10
1、管理站為通用型QCPU時
合計可以連接120個站(包括1個管理站和119個普通站)。(1個網絡中需要1個管理站)
2、管理站為通用型QCPU 以外時
單一網絡系統是由一個管理站和若干普通站組成的系統，并通過光纜連接。三菱Q系列CC-Link IE控制網絡模塊有QJ71GP21-SX、QJ71GP21S-SX兩個型號。單一網絡系統示圖如下：
*1 將CC-Link IE控制網絡接口板安裝到個人計算機中時，可以將個人計算機作為CC-Link IE控制網絡的管理站或普通站進行連接。
*2 將CC-Link IE控制網絡通信模塊安裝到GOT中時，可以將GOT作為CC-Link IE控制網絡的普通站進行連接。
[注意事項]
同一網絡中不能同時使用CC-Link IE 控制網絡模塊及MELSECNET/H模塊。(需在不同的網絡中使用)
·CC-Link IE控制網絡模塊: 用于CC-Link IE控制網絡
·MELSECNET/H模塊: 用于MELSECNET/H、MELSECNET/10
1、管理站為通用型QCPU時
合計可以連接120個站(包括1個管理站和119個普通站)。(1個網絡中需要1個管理站)
2、管理站為通用型QCPU 以外時
合計可以連接64個站(包括1 個管理站和63個普通站)。(1個網絡中需要1個管理站)
