三菱L系列PLC CPU模塊的脈沖捕捉功能概述
脈沖捕捉功能用于將ON時間短于掃描時間的、在通用輸入功能中被漏過的脈沖信號獲取到程序中。
1、參數設置
對輸入信號及輸入響應時間進行設置。
工程窗口=>[Parameter(參數)]=>[PLC Parameter]=>“Built-in I/O Function Setting"(內置I/O功能設置)”選項卡
2、脈沖捕捉功能的基本動作
在檢測出脈沖信號的下一個掃描中，將對應的輸入軟元件置為ON。在END處理中將輸入軟元件置為OFF。

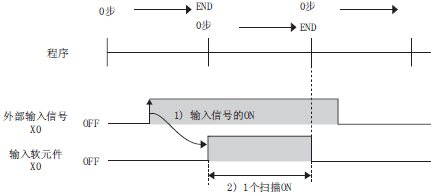

(a) 將輸入信號(X0)作為脈沖捕捉功能使用時的動作

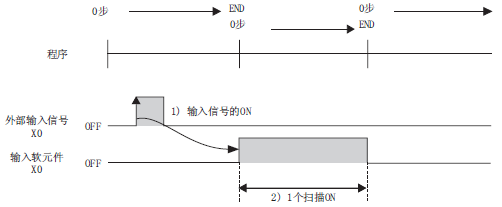

檢測出外部輸入信號(X0)的上升沿后，僅在下一個掃描將輸入軟元件置為ON。
(b) 在1個掃描內檢測出多個脈沖時的動作
第2個以后的脈沖將被忽略。對于輸入的脈沖信號應間隔1個掃描以上進行輸入。
[要點]
需要不忽略第2個及第3個脈沖輸入進行計數的情況下，使用中斷輸入功能。
但是，即使使用中斷輸入功能時，在中斷程序執行完成之前輸入了第3個脈沖的情況下，不能進行計數。
(c) 在2個掃描以上中檢測出同一脈沖時的動作
輸入軟元件將按檢測出的掃描數置為ON。對于輸入的脈沖信號，應間隔1個掃描以上進行輸入。
(d) 輸入了ON 寬度為2個掃描以上的脈沖時的動作
輸入軟元件僅1個掃描ON。
3、可檢測的脈沖寬度
可以檢測滿足下述條件的脈沖寬度。
脈沖輸入的ON 寬度或OFF 寬度＞輸入響應時間
不滿足條件的情況下，不能正常進行脈沖檢測。應在滿足條件的前提下設置輸入響應時間。
4、 注意事項
不要對選擇了脈沖捕捉功能的輸入軟元件(X0~XF)進行下述操作。
否則檢測出脈沖后，輸入軟元件將無法正常地1個掃描ON。
·直接軟元件DX 的使用
·RFS指令、COM指令、CCOM(P)指令、MTR指令等，執行指令時進行輸入刷新的指令的執行
5、性能規格
脈沖捕捉功能中的性能規格如下所示。
┌─────────────────┬───────────────────┐
│項目 │內容 │
├────┬────────────┼───────────────────┤
│標準輸入│點數 │10點 │
│ ├────────────┼───────────────────┤
│ │輸入電壓/電流 │24VDC 4.lmA (TYP.) │
│ ├────────────┼───────────────────┤
│ │最小輸入響應速度 │100μts │
│ ├────────────┼───────────────────┤
│ │輸入響應時間設置 │0.lms/1ms/5ms/lOms/20ms/70ms │
├────┼────────────┼───────────────────┤
│高速輸入│點數 │6點 │
│ ├───────┬────┼───────────────────┤
│ │輸入電壓/電流 │DC輸入 │24VDC 6.0mA (TYP.) │
│ │ ├────┼───────────────────┤
│ │ │差動輸入│ EIA標準RS-422-A差分線路驅動器電平 │
│ ├───────┴────┼───────────────────┤
│ │最小輸入響應速度 │10μts │
│ ├────────────┼───────────────────┤
│ │輸入響應時間設置 │0.0lms/0.lms/0.2ms/0.4ms/0.6ms/lms │
└────┴────────────┴───────────────────┘
