三菱L系列CPU模塊的高速計數器功能概要
高速計數器是對無法通過普通計數器進行測量的高速脈沖的輸入數進行計數的功能。
1、三菱L系列CPU模塊高速計數器功能的用途
高速計數器功能是通過參數設置及專用指令進行控制。

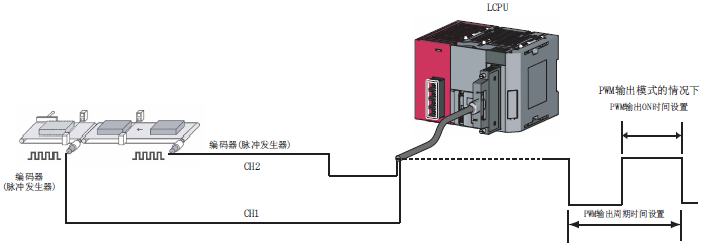

(1) 2CH的脈沖輸入
可以從2個脈沖發生器同時輸入脈沖。
(b) 5個動作模式
根據用途，有下述5 個動作模式可供選擇。
. 普通模式: 作為一般的高速計數器使用時選擇此模式。
. 頻率測定模式: 通過輸入脈沖數測定頻率時選擇此模式。
. 旋轉速度測定模式: 通過輸入脈沖數測定旋轉速度時選擇此模式。
. 脈沖測定模式: 可以對輸入脈沖數的ON寬度或OFF寬度進行測定。對部件的長度等進行測定時選擇此模
式。
. PWM(脈沖寬度調制)輸出模式: 可以對ON寬度及周期時間進行設置后進行脈沖輸出。使用振蕩器等的情
況下選擇此模式。
(c) 可進行的功能組合
可以將預置、計數的停止、計數值的鎖存組合使用。(計數器功能選擇)
(d) 中斷程序的執行
計數器的當前值與設置值一致時，可以執行中斷程序。(一致檢測中斷功能)
(e) 信號的輸出
計數器的當前值與設置值一致時，可以輸出一致信號。(一致輸出功能)
2、三菱L系列CPU高速計數器功能一覽
1)、普通模式
. 線性計數器功能
可以在-2147483648~2147483647的范圍內進行計數，超出了計數范圍時檢測出上溢或下溢的功能。
. 環形計數器功能
在環形計數器上限值以及下限值之間重復進行計數的功能。
. 預置功能
將任意的設置值與計數器的CH1當前值(SD1880、SD1881)進行比較，對ON、OFF信號進行輸出的功能。
. 一致輸出功能
將任意的設置值與計數器的CH1當前值(SD1880、SD1881)進行比較，對ON、OFF信號進行輸出的功能。
a.一致輸出時預置功能
在計數器值一致No.n信號的上升沿時，將計數器的CH1當前值(SD1880、SD1881)改寫為任意數值的功能。
b.一致檢測中斷功能
CH1當前值(SD1880、SD1881)與設置值一致時，啟動中斷程序的功能。
. 鎖存計數器功能
在鎖存計數器輸入信號的上升沿時，對計數器的CH1當前值(SD1880、SD1881)進行鎖存的功能。
. 計數器功能選擇
a.鎖存計數器功能
在CH1計數器功能選擇開始指令(SM1896)或者功能輸入信號的上升沿時，對計數器的CH1當前值(SD1880、SD1881)進行鎖存的功能。
b.計數禁用功能
在CH1計數允許指令(SM1895)的ON狀態中使計數動作停止的功能。
c.采樣計數器功能
在設置的采樣時間中對輸入的脈沖進行計數的功能。
d.計數禁用/預置功能
不進行功能切換，執行計數禁用功能及預置功能的功能。
e.鎖存計數器/預置功能
不進行功能切換，執行鎖存計數器功能及預置功能的功能。
. 脈沖測定功能
對功能輸入信號中輸入的脈沖的ON寬度或OFF寬度進行測定的功能。
. 內部時鐘功能
對LCPU生成的時鐘進行計數的功能。
2)、頻率測定模式
. 頻率測定功能
對來自于A相以及B相脈沖輸入信號的脈沖進行計數，對頻率進行自動計算的功能。
3)、旋轉速度測定模式
. 旋轉速度測定功能
對來自于A相以及B相脈沖輸入信號的脈沖進行計數，對旋轉速度進行自動計算的功能。
4)、脈沖測定模式
. 脈沖測定功能
對功能輸入信號中輸入的脈沖的ON 寬度或OFF寬度進行測定的功能。
5)、PWM輸出模式
. PWM 輸出功能
從一致輸出No.1信號輸出最高200kHz的PWM波形的功能。

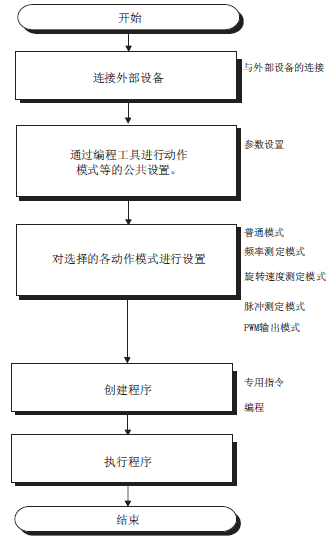

3、高速計數器功能的執行步驟
三菱L系列CPU高速計數器
