三菱高速計數器模塊FX3U-2HC的外部連接及接線
FX3U-2HC外部連接,FX3U-2HC接線,FX3U-2HC接地,FX3U-2HC連接
[接線時的注意事項]
. 在進行螺栓孔加工及配線作業時，請不要將切屑及電線屑落入可編程控制器的通風孔內。否則有可能導致火災、故障及誤動作。
. 當因噪音影響導致異常的數據被寫入到可編程控制器中的時候,有可能會因此引起可編程控制器誤動作、機械破損以及事故發生,所以請務必遵守以下內容。
1) 通信線請勿與主回路線或高壓電線、負載線等捆在一起接線，或是靠近接線。
否則容易受到噪音和沖擊感應的影響。
布線時，請至少與上述線路保持100mm以上距離。
2) 屏蔽線或屏蔽電纜的屏蔽，必須在可編程控制器側和對象設備側兩側都接地。但是，請勿與強電流共同接地。
1、與輸入輸出連接器的連接
輸入輸出為符合MIL-C-83503標準的連接器。
1) 適用連接器(市場上銷售的產品)
請使用符合MIL-C-83503標準的40Pin(1鍵)的插孔。
請事先確認是否會與連接器蓋板等周邊部件發生沖突。
2) 自制輸入輸出電纜用連接器
電線和壓接工具請用戶自行準備。
2、FX3U-2HC接線
連接編碼器時，確認編碼器的輸出規格后正確接線。接線錯誤，可能導致FX3U-2HC破損及事故發生。

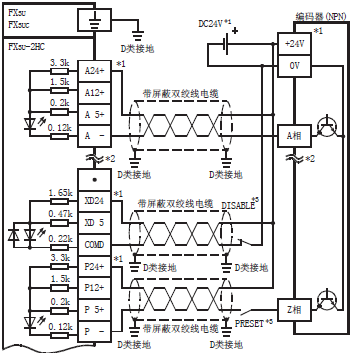

1)、與編碼器的接線[NPN開集電極輸出型]
*1 編碼器的驅動電源。
請根據編碼器規格，在DC24V、DC12V、DC5V中選擇使用。
與FX3U-2HC連接A相、B相、Z相時，請連接與電源相匹配的端子。
此外,PRESET及DISABLE信號使用DC24V時,請與DC24V用端子(P24+,XD24)連接。
*2 B相的接線與A相相同。
*3 不使用PRESET功能和DISABLE功能時，請不要接線。

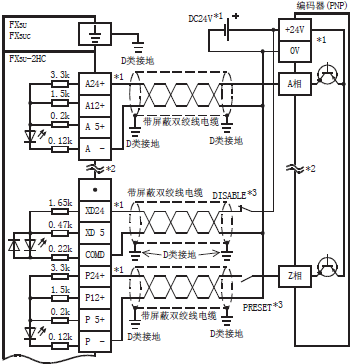

2)、與編碼器的接線[PNP開集電極輸出型]
*1 編碼器的驅動電源。
請根據編碼器規格，在DC24V、DC12V、DC5V中選擇使用。
與FX3U-2HC連接A相、B相、Z相時，請連接與電源相匹配的端子。
此外，PRESET及DISABLE信號使用DC24V時，請與DC24V用端子(P24+,XD24)連接。
*2 B相的接線與A相相同。
*3 不使用PRESET功能和DISABLE功能時，請不要接線。

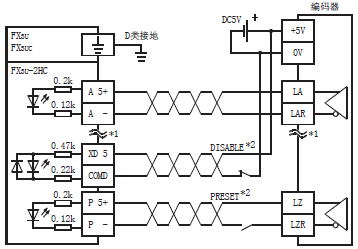

3)、與編碼器的接線[差動線性驅動輸出型]
差動線性驅動(相當于AM26C31)輸出的編碼器與FX3U-2HC連接時，如下圖所示，請與5V系端子接線。
*1 B相的接線與A相相同。
*2 不使用PRESET功能和DISABLE功能時，請不要接線。

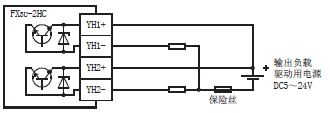

4)、YH1輸出,YH2輸出接線[漏型接線]
注意：
請務必在輸出中加入起保護作用的保險絲。
請選用容量約為負載電流2倍的負載驅動用電源。

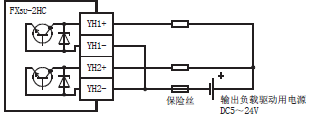

5)、H1輸出,YH2輸出接線[源型接線]
注意：
請務必在輸出中加入起保護作用的保險絲。
請選用容量約為負載電流2倍的負載驅動用電源。
3、FX3U-2HC接地
對于接地請實施以下的項目。
. 對于接地請實施D類接地。(接地電阻:100?以下)
. 對于接地請盡量使用專用接地。
在未采用專用接地時，請按下圖進行“共用接地”。
. 請使用粗細為AWG22~20(0.3~0.5mm2)以上的接地線。
. 接地點請盡可能靠近相應的可編程控制器，接地線距離盡可能短。
