三菱FX3U-2HC高速計數器模塊產品的概要
FX3U-2HC三菱高速計數器模塊內置2通道高速計數器，作為FX3U、FX3UC系列可編程控制器的特殊功能模塊使用。
[特點]
. 可以連接開集電極或差動線性驅動(相當于AM26C31)輸出型編碼器。
. 針對大小2類的比較設定值,各比較結果通過晶體管輸出。輸出方式為漏型/源型通用。
. 可以通過順控程序設定單相/雙相、16位/32位等多種計數器模式，設定后開始運行。

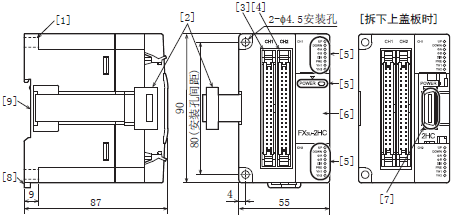

[FX3U-2HC外形尺寸/FX3U-2HC各部位名稱]
[1] 直接安裝用孔(2-Ф4.5mm)
直接安裝FX3U-2HC時使用。
[2] 擴展電纜
與基本單元、擴展模塊等連接時使用。
[3] CH1連接器
[4] CH2連接器
[5] 狀態顯示LED(上側CH1用,下側CH2用)
┌──────┬────────┬─────────────────┐
│POWER(綠色) │電源顯示 │從可編程控制器正常供給5V電源時燈亮│
├──────┼────────┼─────────────────┤
│UP(紅色) │加法計算顯示 │根據計數器的增(UP)/減動作(DOWN), │
├──────┼────────┤各LED燈亮。 │
│DOWN(紅色) │減法計算顯示 │ │
├──────┼────────┼─────────────────┤
│ФA(紅色) │A相輸入顯示 │根據ФA輸入、ФB輸入的ON/OFF燈亮 │
├──────┼────────┤(閃爍) │
│ФB(紅色) │B相輸入顯示 │ │
├──────┼────────┼─────────────────┤
│DIS(紅色) │DISABLE輸入顯示 │根據PRESET端子輸入和DISABLE端子 │
├──────┼────────┤輸入的ON/OFF燈亮/燈滅。 │
│PRE(紅色) │PRESET輸入顯示 │ │
├──────┼────────┼─────────────────┤
│YH1(紅色) │YH1輸出顯示 │根據YH1、YH2端子輸出ON/OFF指令 │
├──────┼────────┤燈亮/燈滅 │
│YH2(紅色) │YH2輸出顯示 │ │
└──────┴────────┴─────────────────┘
[6] 上蓋板
[7] 次段擴展連接器
右側與擴展模塊等連接時使用。
[8] DIN導軌安裝用掛鉤
[9] DIN導軌安裝用溝槽(DIN導軌寬:35mm)
[FX3U-2HC端子排列]
專業銷售三菱PLC，三菱FX系列PLC大量現貨，F(xiàn)X3U系列PLC價格好，三菱PLC高速計數器塊FX3U-2HC大量現貨銷售，歡迎選購！
