LJ72GF15-T2三菱PLC模塊位軟元件的循環傳送
LJ72GF15-T2-CM可以將起始模塊上安裝的模塊的輸入(X)以及輸出(Y)像主站的輸入以及輸出一樣使用。

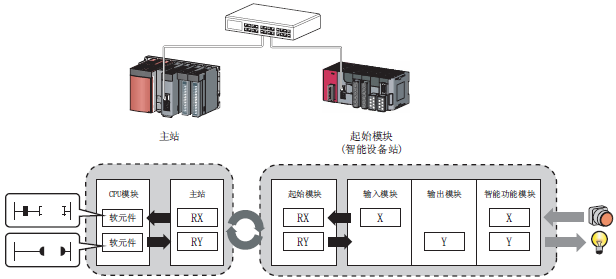

1、數據的流向
以下對將位軟元件的數據進行循環傳送時的數據流向以及設置方法有關內容進行說明。
. 從智能設備站向主站輸入時
將起始模塊上安裝的各模塊的輸入(X)的數據，輸出至主站的遠程輸入(RX)中。
. 從主站向智能設備站輸出時
將主站的遠程輸出(RY)的數據輸出至起始模塊上安裝的各模塊的輸出(Y)中。

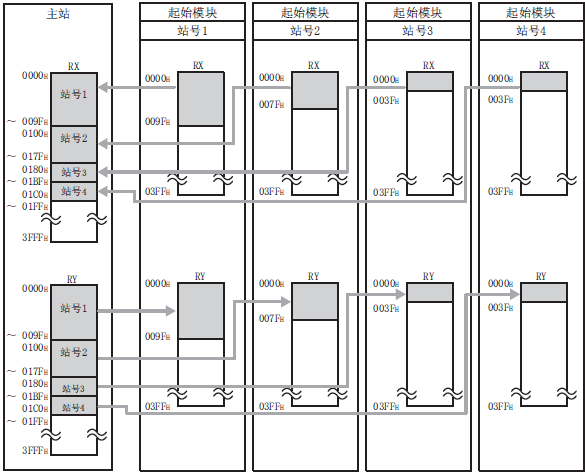

2、設置方法

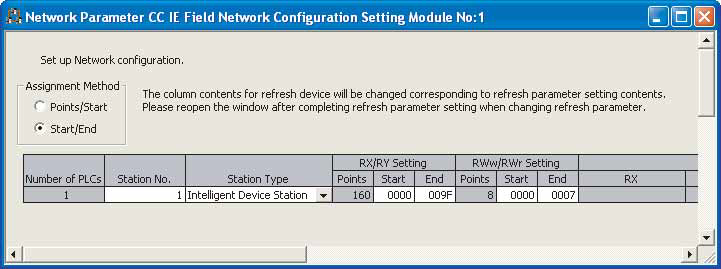

在主站的網絡配置設置中，將起始模塊上安裝的各模塊的輸入輸出(X/Y)的合計點數以16點單位進行設置。
[要點]
· 在智能設備站中對空余插槽進行設置，對起始輸入輸出編號進行更改的情況下，應在起始模塊中進行I/O分配設置。
· 在有由于系統擴展等增加點數的預定的情況下，在主站的網絡配置設置中，將"RX/RY Setting(RX/RY 設置)"的點數設置留出余量。通過對點數設置留出余量，在系統擴展時可以無需對主站參數進行更改。但是，如果點數過多則處理時間將會延長。
