三菱Q CC-Link IE控制網絡模塊的鏈接刷新功能
三菱Q CC-Link IE控制網絡模塊的鏈接刷新功能
時間:2017-04-14 來源:未知 作者:admin 點擊:4741次
三菱Q系列CC-Link IE控制網絡模塊的鏈接刷新功能
此功能在CC-Link IE 控制網絡模塊的鏈接軟元件與CPU 模塊的軟元件之間進行自動數據傳送。
鏈接刷新范圍是在各站的[Refresh parameters(刷新參數)]中設置。
【要點】
. 通過順控程序也可對CC-Link IE 控制網絡模塊的鏈接軟元件直接進行讀取或?qū)懭搿?br /> . 直接訪問鏈接軟元件能縮短鏈接刷新時間和傳送延遲時間。

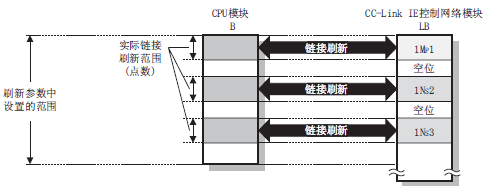

【鏈接刷新范圍(點數)的概念】
在刷新參數中設置的范圍以及網絡范圍分配中設置的范圍內進行鏈接刷新。
(1) 希望對超出32位的循環數據進行完整性保證時
(2) 希望縮短鏈接刷新時間時
通過減少對CPU 模塊的鏈接刷新點數可以縮短鏈接刷新時間。
以下是減少鏈接刷新點數的方法。
. 在刷新參數中，只指定CPU用的鏈接軟元件為鏈接刷新范圍。
. 移除所有鏈接刷新范圍中不常用的鏈接軟元件，對這些軟元件使用直接鏈接軟元件進行直接讀取或?qū)懭搿?br />
QJ71GP21-SX鏈接刷新功能,QJ71GP21S-SX鏈接刷新功能
專業銷售三菱觸摸屏、三菱伺服、三菱PLC、三菱變頻器，三菱Q系列CC-Link IE控制網絡模塊QJ71GP21-SX、QJ71GP21S-SX大量現貨，QJ71GP21-SX、QJ71GP21S-SX價格好，提供技術支持，歡迎來電咨詢！
此功能在CC-Link IE 控制網絡模塊的鏈接軟元件與CPU 模塊的軟元件之間進行自動數據傳送。
鏈接刷新范圍是在各站的[Refresh parameters(刷新參數)]中設置。
【要點】
. 通過順控程序也可對CC-Link IE 控制網絡模塊的鏈接軟元件直接進行讀取或?qū)懭搿?br /> . 直接訪問鏈接軟元件能縮短鏈接刷新時間和傳送延遲時間。
【鏈接刷新范圍(點數)的概念】
在刷新參數中設置的范圍以及網絡范圍分配中設置的范圍內進行鏈接刷新。
(1) 希望對超出32位的循環數據進行完整性保證時
(2) 希望縮短鏈接刷新時間時
通過減少對CPU 模塊的鏈接刷新點數可以縮短鏈接刷新時間。
以下是減少鏈接刷新點數的方法。
. 在刷新參數中，只指定CPU用的鏈接軟元件為鏈接刷新范圍。
. 移除所有鏈接刷新范圍中不常用的鏈接軟元件，對這些軟元件使用直接鏈接軟元件進行直接讀取或?qū)懭搿?br />
