三菱Q系列CC-Link IE控制網絡模塊的循環傳送功能
該功能是指，使用CC-Link IE 控制網絡模塊的鏈接軟元件(LB/LW/LX/LY)，在同一網絡的各站之間進行定期數據通信。
1、 循環傳送的發送接收處理

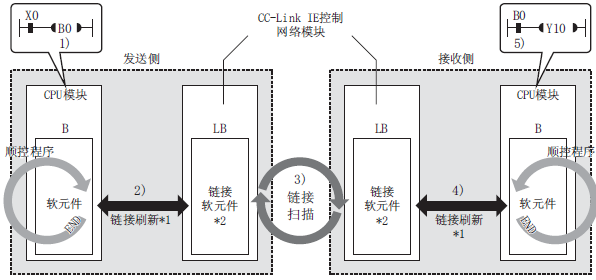

以下是CPU模塊鏈接繼電器數據(B)被發送至其它站的CPU模塊鏈接繼電器(B)中的示例。
1) 發送側CPU 模塊的B0 變?yōu)镺N。
2) B0 信息通過鏈接刷新被存儲到CC-Link IE控制網絡模塊的鏈接軟元件(LB)中。
3) 鏈接軟元件(B)的B0信息通過鏈接掃描被存儲到接收側CC-Link IE控制網絡模塊的鏈接軟元件(LB)中。
4) B0信息通過鏈接刷新被存儲到CPU模塊的軟元件(B)中。
5) 接受側CPU模塊的B0將ON。
*1 通過刷新參數進行設置。
*2 通過管理站網絡范圍分配進行設置。
2、有異常站時的鏈接軟元件動作
1) 正常運行站
保持發生異常前從異常站接收的數據。
2) 異常站
保持發生異常前從其它站接收的數據。
