三菱Q系列CC-Link IE控制網絡模塊是QJ71GP21-SX 、QJ71GP21S-SX 的統稱。

1、單一網絡系統
  單一網絡系統是由一個管理站和若干普通站組成的系統，并通過光纜連接。

  *1 將CC-Link IE控制網絡接口板安裝到個人計算機中時，可以將個人計算機作為CC-Link IE控制網絡的管理站或普通站進行連接。
  *2 將CC-Link IE控制網絡通信模塊安裝到GOT中時，可以將GOT作為CC-Link IE控制網絡的普通站進行連接。
  同一網絡中不能同時使用CC-Link IE控制網絡模塊及MELSECNET/H模塊。(需在不同的網絡中使用)
  . CC-Link IE控制網絡模塊: 用于CC-Link IE 控制網絡
  . MELSECNET/H模塊: 用于MELSECNET/H、MELSECNET/10
  1)、管理站為通用型QCPU時
    合計可以連接120個站(包括1個管理站和119個普通站)。(1個網絡中需要1個管理站)
  2)、管理站為通用型QCPU以外時
    合計可以連接64個站( 包括1個管理站和63個普通站)。(1個網絡中需要1個管理站)

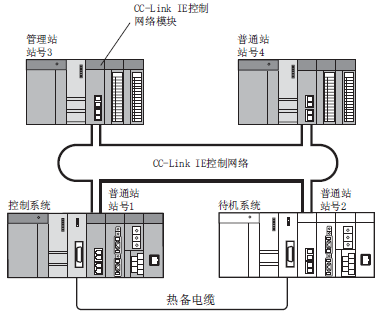

2、冗余系統
  冗余系統是指，對CPU模塊、電源模塊、網絡模塊等的基本系統進行冗余的系統。
  在冗余CPU的主基板上安裝CC-Link IE控制網絡模塊，對CC-Link IE控制網絡模塊進行冗余。

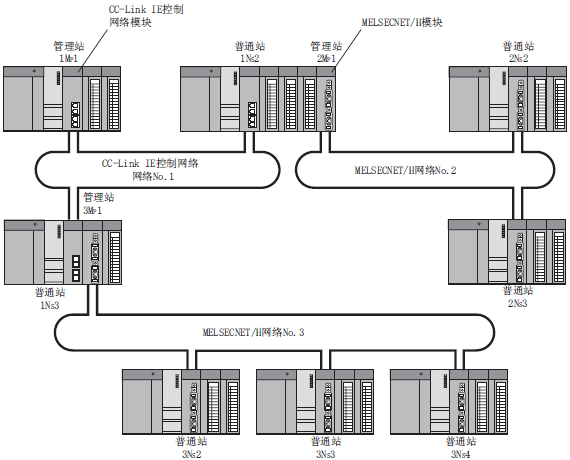

3、多網絡系統
  多網絡系統是通過中繼站連接了多個網絡組成的系統。最多可以連接239個網絡。


  無論是單CPU系統還是多CPU系統，一個系統最多可以包含4個CC-Link IE控制網絡模塊(包括MELSECNET/H模塊最多4個)。
