Q64DAH三菱PLC高速數字-模擬轉換模塊性能規格

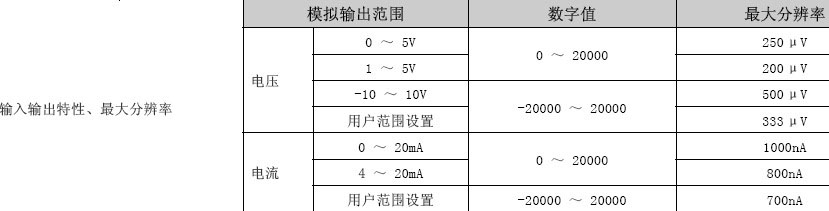

1、D/A 轉換模塊的性能規格
[模擬輸出點數：4點
[數字輸入：-20480~20479
[模擬輸出]
. 電壓：DC -10~l0V(外部負載電阻值lk歐~1M歐)；
. 電流：DC 0~20mA(外部負載電阻值0歐~600歐)
[普通輸出模式轉換速度] 20 us/通道
[波形輸出模式轉換速度] 50 us/通道;80 us/通道
[偏置·增益設置次數]最多50000次
[輸出短路保護]有
[外部供應電源]
. DC24V +20%，-15%
. 脈動、峰值500mVP -P以下
. 沖擊電流:4. 3A, 1000 us以下
. 消耗電流:0.18A
[內部消耗電流(DC5V)]0.12A
[重量]0.19Kg
2、D/A 轉換的輸入輸出轉換特性
D/A 轉換的輸入輸出轉換特性是將通過CPU 模塊寫入的數字值轉換為模擬輸出值( 電壓或電流輸出) 時的偏置值及增益值以直線相連接的斜線。
(1) 偏置值
是通過CPU 模塊設置的數字值為0 時的模擬輸出值( 電壓或電流)。
(2) 增益值
是通過CPU 模塊設置的數字值為20000 時的模擬輸出值( 電壓或電流)。
(3) 電壓輸出特性

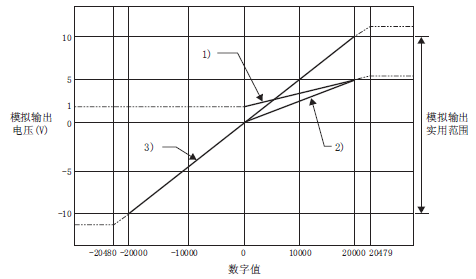

電壓輸出特性的曲線圖如下所示。

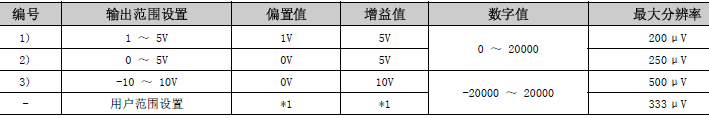

*1 應在滿足下述2 個條件的范圍內設置用戶范圍設置的偏置值、增益值。
·設置范圍: - 10~10V
·(( 增益值)-( 偏置值)) ≥ 6.6V
3、精度
是相對于模擬輸出值的最大值的精度。
即使更改偏置·增益設置以及輸出范圍而改變了輸出特性，精度也不發生變化，仍將保持在性能規格記載的范圍內。選擇了-10~10V 范圍時的精度的變動范圍如下圖所示。
環境溫度為25±5℃時將以± 0.1%(±10mV) 以內的精度進行模擬輸出，環境溫度為0~55℃時將以±0.3%(±30mV) 以內的精度進行模擬輸出。(但是，受到噪聲影響的情況下除外)
Q64DAH,Q64DAH性能規格
