FX3U系列三菱PLC進行定位控制的連接設備
  三菱PLC FX3U、FX3UC可編程控制器可以向伺服電機、步進電機等輸出脈沖信號， 從而進行定位控制。脈沖頻率高的時候， 電機轉得快；脈沖數多的時候， 電機轉得多。用脈沖頻率、脈沖數來設定定位對象(工件)的移動速度或者移動量。

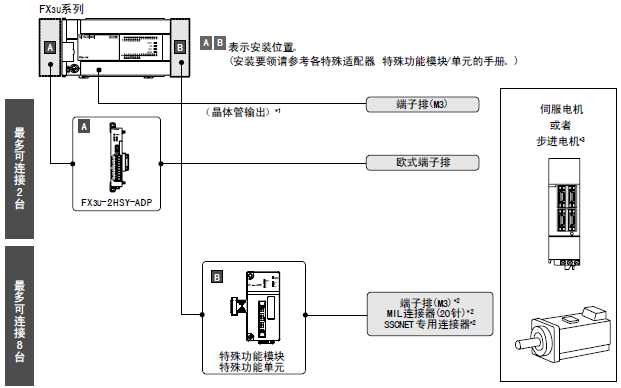

1、FX3U定位連接

*1. 在繼電器輸出型產品中，沒有脈沖輸出。
*2. 因產品而定，或者是端子排，或者是MIL連接器(20針),或者是SSCNETⅢ專用連接器。
*3. FX3U-20SSC-H只能連接SSCNETⅢ對應的伺服放大器(MR-J3B)。

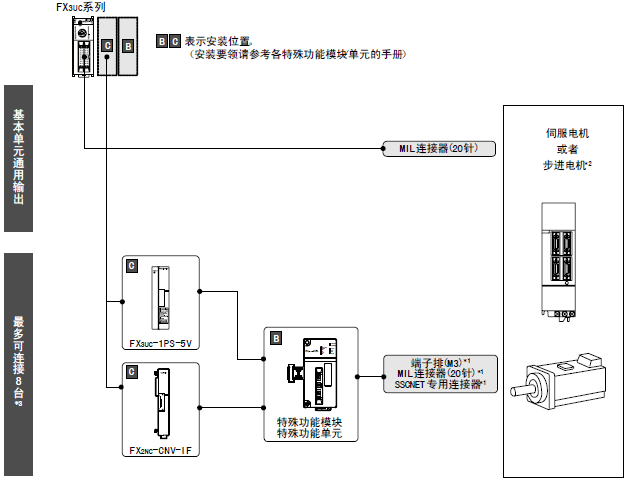

2、FX3Uc定位連接

*1. 因產品而定，或者是端子排，或者是MIL連接器(20針),或者是SSCNETⅢ專用連接器。
*2. FX3U-20SSC-H只能連接SSCNETⅢ對應的伺服放大器(MR-J3B)。
*3. 與FX3UC-32MT-LT(-2)連接時， 最多可以連接7臺。

FX3U定位連接,FX3U定位控制,FX3U定位控制連接圖
