Got1000系列三菱觸摸屏與聲音輸出機器的連接
三菱觸摸屏Got1000系列與聲音輸出模塊GT15-SOUT連接時，只能用于GT16與GT15，且1臺GOT 對應1臺揚聲器。

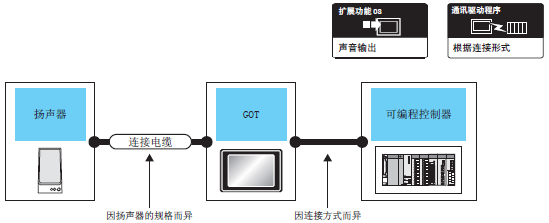

一、與聲音輸出機器連接時的系統配置
二、GOT 側的設置
1、設置通訊接口
. 連接機器的設置
設置與GOT 連接的機器的通道。
[步驟]
Step1. 選擇[ 公共設置] → [ 連接機器的設置] 菜單。
Step2. 彈出連接機器的設置窗口，從列表菜單中選擇要使用的通道。
Step3. 請根據制造商、機種、I/F、使用驅動程序的連接機器進行設置。
Step4. 制造商、機種、I/F、驅動程序的設置完成后會顯示詳細設置。
請根據所使用的環境進行設置。
設置完成后點擊"確定"按鈕。
. 聲音輸出機器的設置
[步驟]
Step1. 選擇[ 公共設置] → [ 周邊機器的設置] →[ 聲音輸出] 菜單。
Step2. 設置與聲音輸出機器連接的接口。
設置完成后點擊"確定"按鈕。
三、注意事項
[GT Designer3 的聲音輸出功能的設置]
連接聲音輸出機器前需要通過GT Designer3 設置聲音輸出文件。
三菱觸摸屏Got1000系列與聲音輸出模塊GT15-SOUT連接時，只能用于GT16與GT15，且1臺GOT 對應1臺揚聲器。
一、與聲音輸出機器連接時的系統配置
二、GOT 側的設置
1、設置通訊接口
. 連接機器的設置
設置與GOT 連接的機器的通道。
[步驟]
Step1. 選擇[ 公共設置] → [ 連接機器的設置] 菜單。
Step2. 彈出連接機器的設置窗口，從列表菜單中選擇要使用的通道。
Step3. 請根據制造商、機種、I/F、使用驅動程序的連接機器進行設置。
Step4. 制造商、機種、I/F、驅動程序的設置完成后會顯示詳細設置。
請根據所使用的環境進行設置。
設置完成后點擊"確定"按鈕。
. 聲音輸出機器的設置
[步驟]
Step1. 選擇[ 公共設置] → [ 周邊機器的設置] →[ 聲音輸出] 菜單。
Step2. 設置與聲音輸出機器連接的接口。
設置完成后點擊"確定"按鈕。
三、注意事項
[GT Designer3 的聲音輸出功能的設置]
連接聲音輸出機器前需要通過GT Designer3 設置聲音輸出文件。
