三菱MR-J3系列伺服放大器和伺服電機的連接
連接時請對電源端子的連接部分進行絕緣處理，否則可能導致觸電。伺服放大器和伺服電機的電源的相位(U,V,W)要正確連接，否則可
能引起伺服電機異常動作。不要把商用電源直接接到伺服電機上，否則可能引起故障。
這里表示的是電機電源(U/V/W)的連接。伺服放大器和伺服電機之間的連接推薦使用選件線纜。
1、接線上的注意事項
(1)、接地時要將伺服電機的保護接地(PE)接至伺服放大器的保護接地(PE)端子上，再將伺服放大器的地線經過控制柜的保護地端子接地。不要直接連接到控制柜的保護地(PE)端子。
(2)、電磁制動器用的電源，不能共用接口用的DC24V電源，必須使用電磁制動器專用的電源供電。
2、電源線纜接線圖
(1)、HF-MP系列/HF-KP系列伺服電機

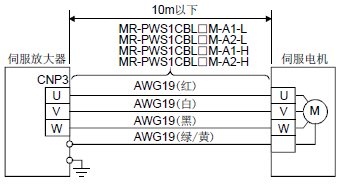

a、線纜長10m以下時

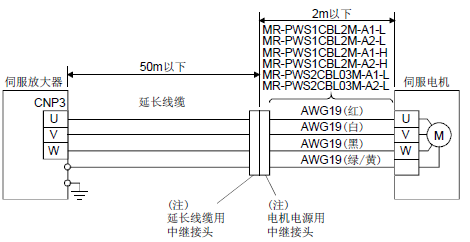

b、線纜長超過10m時
線纜長超過10m時，請按照下圖制作延長線纜。此時從伺服電機引出的電機電源線纜的長度請?jiān)?m以下。
(2)、HF-SP系列伺服電機

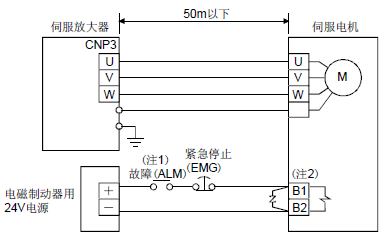

a、接線圖
注 1.請切斷檢測伺服的報警的電路。
2.電磁制動器端子B1和B2沒有極性。

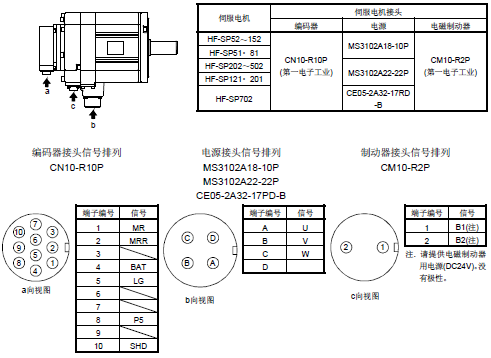

b、接頭和信號排列
備有與伺服電機匹配的接頭作為選件。
連接時請對電源端子的連接部分進行絕緣處理，否則可能導致觸電。伺服放大器和伺服電機的電源的相位(U,V,W)要正確連接，否則可
能引起伺服電機異常動作。不要把商用電源直接接到伺服電機上，否則可能引起故障。
這里表示的是電機電源(U/V/W)的連接。伺服放大器和伺服電機之間的連接推薦使用選件線纜。
1、接線上的注意事項
(1)、接地時要將伺服電機的保護接地(PE)接至伺服放大器的保護接地(PE)端子上，再將伺服放大器的地線經過控制柜的保護地端子接地。不要直接連接到控制柜的保護地(PE)端子。
(2)、電磁制動器用的電源，不能共用接口用的DC24V電源，必須使用電磁制動器專用的電源供電。
2、電源線纜接線圖
(1)、HF-MP系列/HF-KP系列伺服電機
a、線纜長10m以下時
b、線纜長超過10m時
線纜長超過10m時，請按照下圖制作延長線纜。此時從伺服電機引出的電機電源線纜的長度請?jiān)?m以下。
(2)、HF-SP系列伺服電機
a、接線圖
注 1.請切斷檢測伺服的報警的電路。
2.電磁制動器端子B1和B2沒有極性。
b、接頭和信號排列
備有與伺服電機匹配的接頭作為選件。
