三菱L系列PLC的系統構成/功能及系統擴展
1、三菱L系列PLC系統構成
PLC是根據輸入設備指令信號的ON/OFF使輸出設備的輸出ON/OFF，進行順控程序控制(順序操作)及邏輯運算的系統。
除上述的輸入設備、輸出設備以外，還有以下的設備。
1)、輸入設備：極限開關、輸入繼電器
2)、輸出設備：接觸器、電磁閥(螺線管閥)
[術語]
. 順控程序控制: 是按照預先確定的順序、步驟對控制的各個階段逐步推進的控制。
. 邏輯運算: 是編程中最基礎的運算方式之一。
邏輯運算的基本運算中有“邏輯積”(AND)、“邏輯和”(OR)、“否定”(NOT)這3種類型。
. 極限開關: 是在移動裝置兩端等，為了安全使移動體停止時所使用的開關。
. 繼電器: 是通過進行電氣的開閉動作，使電氣斷開或?qū)ǖ脑O(shè)備。
. 接觸器: 稱為一般的電磁接觸器，用于電路的斷開、加熱器的開閉等。
. 電磁閥(螺線管閥): 是直流或交流的電磁鐵閥，連接在可編程控制器的輸出側。
2、三菱L系列模塊的特點
MELSEC-L系列是指，在CPU模塊中內置了以下功能的一體機式的可編程控制器。
通過使用這些內置功能，可以構筑緊湊型的系統。
1)、內置以太網功能
經由集線器最多可連接16臺外部設備。
可以從計算機及GOT中對CPU模塊的軟元件數據進行寫入或讀取，可以與外圍設備進行任意數據的發送接收等。
2)、內置I/O功能
由于不需要功能專用的模塊，可以構筑僅LCPU的小規模系統，因此減少了系統成本。
3)、數據記錄功能
使用專用的設置工具，可以以各種各樣的條件進行記錄。
采集的數據可以以CSV格式保存到SD存儲卡中。
4)、內置CC-Link功能
可以通過CPU模塊對分散配置的輸入輸出模塊、智能功能模塊、特殊功能模塊等進行控制。此外，通過將多個CPU模塊使用CC-Link進行連接，可以簡便地構筑分散系統。(只有L26CPU-BT內置了CC-Link功能)

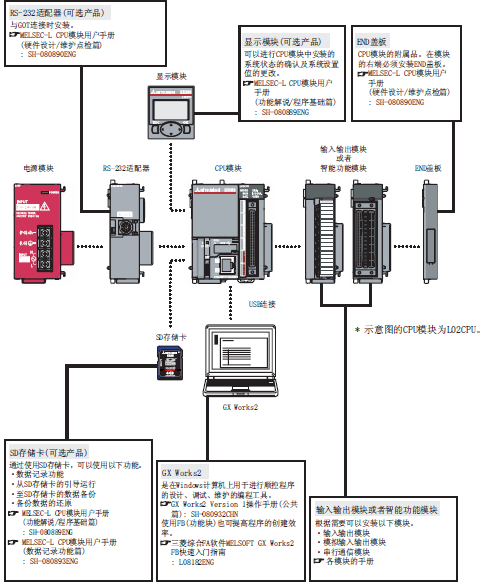

3、根據用途的系統擴展
通過安裝各種模塊，可以根據用途進行系統擴展。此外，由于是無基板結構，因此不會受限于基板的尺寸，可以有效地利用控制盤的空間。
三菱L系列系統構成,三菱L系列功能,三菱L系列系統擴展
