三菱觸摸屏GT21-4-RTBD的外形尺寸及功能說明
三菱觸摸屏GT21-4-RTBD的外形尺寸及功能說明
時間:2017-02-20 來源:未知 作者:admin 點擊:5706次
三菱觸摸屏GT2104-RTBD參數規格說明：4.3寸、480*272、TFT彩色液晶顯示屏、65536色、9MB內存、DC24V電源。

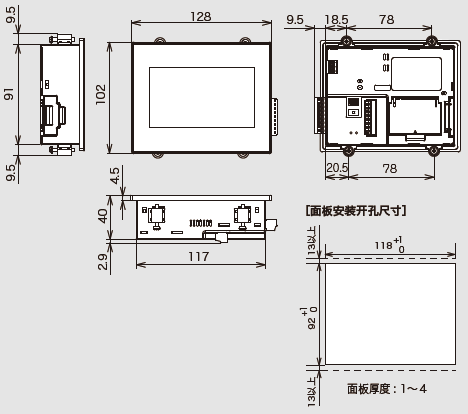

1、GT2104-RTBD外形尺寸(單位：mm)

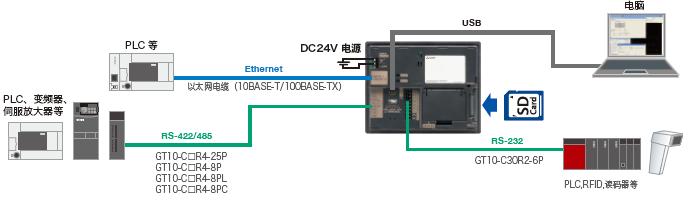

2、GT2104-RTBD系統構成
3、GT2104-RTBD機型功能一覽表
┌───┬───────────┬──────────┐
│ │功能名稱 │ 功能名稱 │
├─┬─┼───────────┼──────────┤
│畫│圖│圖形 │藝術字 │
│面│形├───────────┼──────────┤
│設│/ │觸摸開關 │指示燈 │
│計│對├───────────┼──────────┤
│ │象│數值顯示、數值輸入 │數值串顯示、數值輸入│
│ │功├───────────┼──────────┤
│ │能│日付表示，時刻表示 │注釋顯示 │
│ │ ├───────────┼──────────┤
│ │ │部件顯示 │部件移動 │
│ │ ├───────────┼──────────┤
│ │ │顯示歷史數據列表 │簡單報警顯示 │
│ │ ├───────────┼──────────┤
│ │ │報警顯示(用戶) │液位 │
│ │ ├───────────┼──────────┤
│ │ │面板儀表 │折線圖 │
│ │ ├───────────┼──────────┤
│ │ │趨勢圖 │條形圖 │
│ │ ├───────────┼──────────┤
│ │ │統計矩形圖 │統計餅圖 │
│ │ ├───────────┼──────────┤
│ │ │散點圖表 │記錄趨勢圖 │
│ │ ├───────────┴──────────┤
│ │ │滑桿 │
│ ├─┼───────────┬──────────┤
│ │后│日志 │配方 │
│ │臺├───────────┼──────────┤
│ │動│軟元件數據傳送 │觸發動作 │
│ │作├───────────┼──────────┤
│ │功│時間動作 │文件輸出 │
│ │能├───────────┼──────────┤
│ │ │串行打印機輸出 │工程/畫畫腳本 │
│ ├─┼───────────┴──────────┤
│ │周│條形碼功能 │
│ │邊├──────────────────────┤
│ │機│RIFD功能 │
│ │器├──────────────────────┤
│ │ │報表功能(串行打印機輸出) │
├─┴─┼───────────┬──────────┤
│ │基本畫面 │重疊窗口 │
│ ├───────────┼──────────┤
│ 本 │疊加窗口 │對話框窗口 │
│ 體 ├───────────┼──────────┤
│ 功 │按鍵窗口 │語言切換 │
│ 能 ├───────────┼──────────┤
│ │系統信息 │操作員認證 │
│ ├───────────┼──────────┤
│ │開機畫面 │FA透明功能 │
│ ├───────────┼──────────┤
│ │備份/恢復 │一對多連接功能 │
│ ├───────────┼──────────┤
│ │站號切換 │縱向顯示 │
├───┼───────────┴──────────┤
│維護 │軟元件監控 │
└───┴──────────────────────┘
GT2104-RTBD外形尺寸、GT2104-RTBD功能、GT2104-RTBD系統構成
專業銷售三菱PLC、三菱觸摸屏，三菱GOT2000系列觸摸屏大量現貨，新款GT2104-RTBD價格好，歡迎來電咨詢！
