三菱伺服驅動器MR-J3-A符合EMC規程的注意事項
1、使用伺服放大器、伺服電機
伺服放大器、伺服電機請使用標準產品。
伺服放大器系列：MR-J3-10A~MR-J3-700A、MR-J3-10A1~MR-J3-40A1
伺服電機系列：HF-MP□、HF-KP□、HF-SP□
2、構成
伺服放大器內控制回路和主回路被安全地分開。
3、環境
伺服放大器請?jiān)贗EC60664-1規定的污染程度在2級以上的環境下使用。所以，請安裝在水、油、炭和塵埃不能進入的防護結構(防護等級IP54)的控制柜內。

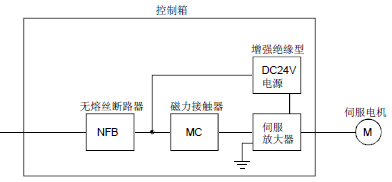

4、電源
1)、伺服放大器可以在中性點接地Y連接的電源中IEC60664-1規定的過電壓范圍Ⅲ的條件下使用。但是，使用400伏的中性點的單相輸入時要在電源輸入部分安裝強化絕緣變壓器。
2)、接口用電源從外部提供時，請使用輸入輸出經強化絕緣處理的DC24V電源。
5、接地
1)、無防止觸電，必須將伺服放大器的保護地(PE)端子 (標有＃標志)與控制柜的保護地(PE)相連接。

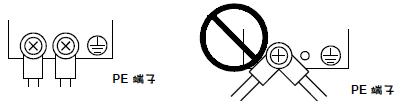

2)、保護地(PE)端子與接地用電線連接時，一定不能不能接在一個端子上。必須1個端子對應1根電線。
3)、即使使用了漏電斷路器，為了防止觸電，也必須把伺服放大器的保護地(PE)端子接地。
6、接線
1)、為了使伺服放大器的端子臺連接的電線不與相鄰的端子接觸，必須使用帶有絕
緣套管的壓接端子。
2)、伺服電機一側用的接頭請使用符合EN規格的產品。本公司備有符合EN規格的
電源插頭裝置供選擇。
7、外部設備和選件
1)、無熔絲斷路器和電磁接觸器請使用12.9節記錄的符合EN/IEC規格的產品。請使用B型(注)斷路器。不使用時，請采用二重絕緣或強化絕緣以保證伺服放大器和其他裝置之間絕緣，或在主電源和伺服放大器之間加入變壓器。
注： A型：AC和脈沖檢測
B型：AC和DC檢測
2)、電線是在以下條件下的尺寸。其他條件下使用時請參照EN60204-1的表5和附屬文件C。
. 環境℃：40℃
. 外皮：PVC(聚氯乙稀)
. 安裝在墻壁表面或開放的平臺上
3)、請使用EMC濾波器削減噪聲。
8、實施EMC測試
使用伺服放大器的機械和設備的EMC測試是必須在使用的環境和滿足電氣設備的規格的狀態下達到電磁二容性(不感性、放射性)的基準。伺服放大器相關的EMC指令的處理方法請參考EMC設置指導(IB(名)67303)。
MR-J3-A符合EMC規程,三菱伺服EMC規程
