以下就三菱觸摸屏GGOT通過總線連接可編程控制器CPU時的FG線的配線進行說明。
1、QCPU、運動控制器CPU(Q系列)與GOT連接時
連接到QCPU、運動控制器CPU(Q系列)的電纜因?yàn)闆](méi)有FG線，因此無須進行FG接地。
2、QnACPU、ACPU、運動控制器CPU(A系列)與GOT連接時
使用GT15-C□EXSS-1、GT15-C□BS時，請按如下所示進行接地。
. 關于GOT的端子排
GOT的端子排的排列因機種而異。
在配線之前，請先確認所用GOT的端子排列。
. 關于接地線
GOT的LG/FG端子，每個端子可以最多連接2根接地線。
接地線超過3根時，第3根及3根以上的接地線請連接到LG上。

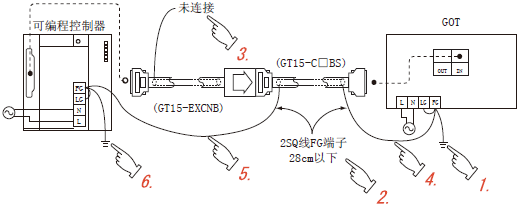

(1)、GT15-C□EXSS-1時
Step1. GOT本體電源的LG/FG通過端子排連接，使用單根電線進行接地。
Step2. GT15-C□BS的FG線接線長度控制在28cm以下。
Step3. 不連接GT15-EXCNB的FG接地線。
Step4. GOT側的GT15-C□BS的FG線與GOT的電源端子排FG連接。
Step5. 可編程控制器側的GT15-C□BS的FG線與可編程控制器的電源模塊FG連接。
Step6. 可編程控制器的LG/FG通過端子排連接，使用單根電線進行接地。
(2)、GT15-C□BS時
請?jiān)趦蓚?cè)的GOT上進行上述(1)的GOT側的接地。
FG線的配線
