選擇三菱cc-link小型遠程I/O模塊時的注意事項(使用三菱cc-link小型遠程I/O模塊注意事項)
以下介紹了CC-link系統所用的遠程I/O模塊選擇時的注意事項。
1、這是一個專為CC-link系統設計的遠程I/O模塊。
 不要將模塊接到其他類型的數據鏈接系統上，例如MELSECNET/MINI。
2、對一個小型遠程I/O模塊來說，每一站分配32點。
 對16點模塊來說，另一半上的16個點，以及對8點模塊來說，另一半上的24個點，它們是空著的，但是不能用。
3、輸出模塊中驅動負載時的最大開關頻率請使用1秒以上ON，1秒以上OFF的頻率。
4、當最大負載電流為0.1A 的晶體管輸出模塊使用DC/DC 轉換器作為負載而使用計數器、定時器之類時，在模塊打開時和運行中以固定時間間隔開關時，會產生沖擊電流。由于這個原因，如果設定了平均電流，則可能發生故障。當使用上述負載時，可與負載串聯電阻或電感，或者使用具有最大負載電流的輸出模塊，以使沖擊電流的影響降至最小。
5、因?yàn)锳J65SBTB1-16T1 和AJ65BTB1-32T1 型輸出模塊沒有配備短路保護功能，所以需要安裝一個外接短路保護電路。
6、當使用AJ65SBTC1-32D 或AJ65SBTC1-32D1 型輸入模塊時，根據周圍溫度的不同，規格中所列的同步輸入點的最大數目會有所變化。
同步輸入點的最大數目如下圖所列：

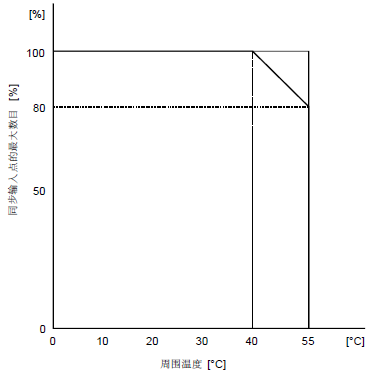

 AJ65SBTC1-32D或AJ65SBTC1-32D1型的額定度降低曲線

7、當使用AJ65VBTCF1-32DT1 型時，根據安裝方向的不同，規格中所列的同步輸入點的最大數目將有所變化。
 1)、同步輸入點的最大數目不受限制的安裝方向。
 2)、同步輸入點的最大數目受限制的安裝方向。

   當周圍溫度為55℃時，同步輸入點的最大數目將只有60%。
