三菱L系列CPU模塊的通用輸入功能(CPU模塊通用輸入功能)
可以將LCPU 中內置的16 點外部輸入信號作為獲取開關或傳感器等的ON及OFF狀態的通用輸入使用?？梢詫⑼獠枯斎胄盘?hào)的ON及OFF狀態刷新到輸入軟元件(X0~XF)中，在程序中使用。
1、參數設置
對輸入信號及輸入響應時間進行設置。

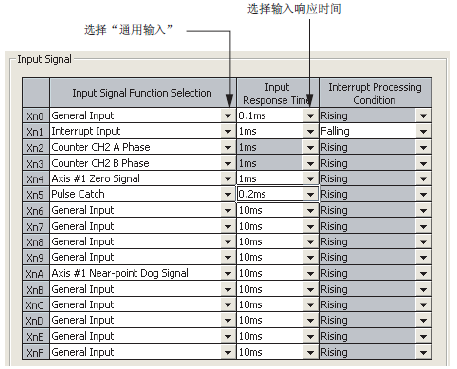

工程窗口=>[Parameter(參數)]=>[PLC Parameter(可編程控制器參數)]=>"Built-in I/O Function Setting(內置I/O 功能設置)"選項卡。
2、外部輸入信號的類型
外部輸入信號中有下述2種類型。
·高速輸入: X0~X5(6點)
·標準輸入: X6~XF(10點)
3、外部輸入信號的獲取時機
對于外部輸入信號的ON及OFF狀態，由于在執行END指令時被刷新到輸入軟元件(X0~XF)中，因此從外部輸入信號的狀態變化之后至輸入軟元件置為ON為止最多將發生1個掃描的延遲。
4、直接輸入
通過將外部輸入信號的輸入用于直接輸入軟元件(DX0~DXF)中，執行處理直接輸入軟元件的順控程序指令時可以獲取外部輸入狀態。
5、部分刷新
通過使用RFS指令對輸入軟元件(X0~XF) 進行部分刷新，可以獲取當時的外部輸入狀態。
6、性能規格
通用輸入功能中的性能規格如下所示。
┌───────────────┬───────────────────┐
│ 項目 │內容 │
├────┬──────────┼───────────────────┤
│標準輸入│點數 │10點 │
│ ├──────────┼───────────────────┤
│ │輸入電壓/電流 │24VDC 4.1mA (TYP.) │
│ ├──────────┼───────────────────┤
│ │最小輸入響應速度 │100 μs │
│ ├──────────┼───────────────────┤
│ │輸入響應時間設置 │0.1ms/1ms/5ms/10ms/20ms/70ms │
├────┼──────────┼───────────────────┤
│高速輸入│點數 │6點 │
│ ├─────┬────┼───────────────────┤
│ │輸入電壓 │DC輸入 │24VDC 6.0mA (TYP.) │
│ │/電流 ├────┼───────────────────┤
│ │ │差動輸入│EIA標準RS-422-A差分線路驅動器電平 │
│ ├─────┴────┼───────────────────┤
│ │最小輸入響應速度 │10 μs │
│ ├──────────┼───────────────────┤
│ │輸入響應時間設軒 │0.01ms/0.1ms/0.2ms/0.4ms/0.6ms/1ms │
└────┴──────────┴───────────────────┘
