三菱伺服驅動器MR-JE-B的可使用的電纜/連接器組件有哪些?(MR-JE-B使用電纜、MR-JE-B使用連接器)
電纜及連接器中所示的保護等級表示將電纜及連接器安裝至伺服放大器及伺服電機時的防塵、防水等級。如果電纜和連接器與伺服放大器和伺服電動機的保護等級不同,整體保護等級將取決于最低者。

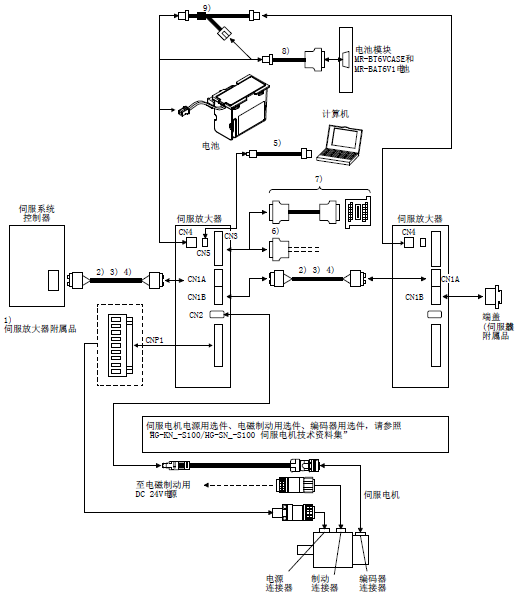

1、電纜與連接器的組合

1)、伺服放大器電源連接器
[CNP1電源連接器]
. MR-JECNP1-01
CNP1用連接器:09JFAT-SAXGDK-H5.0(JST)
適用電線尺寸:AWG 18~14
絕緣體外徑:~3.9mm
. MR-JECNP1-02
CNP1用連接器:07JFAT-SAXGFK-XL(JST)
適用電線尺寸:AWG 16~10
絕緣體外徑:~4.7mm
[CNP2電源連接器]
. MR-JECNP2-02
CNP2用連接器:03JFAT-SAXGFK-XL(JST)
適用電線尺寸:AWG 16~10
絕緣體外徑:~4.7mm
2)、SSCNETⅢ電纜
. MR-J3BUS_M電纜長度:0.15m~3m
絕緣體外徑:~4.7mm
3)、SSCNETⅢ電纜
. MR-J3BUS_M-A電纜長度:5m~20m
4)、SSCNETⅢ電纜
. MR-J3BUS_M-B電纜長度:30m~50m
5)、USB電纜
. MR-J3USBCBL3M電纜長度:3m
6)、連接器組件
. MR-CCN1 連接器:10120-3000PE
. 外殼套件:10320-52F0-008
7)、中繼端子臺
中繼端子臺PS7DW-20V14B-F不為選件。若要使用中繼端子臺則需要選件MRJ2HBUS_M
8)、電池電纜
. MR-BT6V1CBL_M電纜長度:0.3,1m
9)、電池中繼電纜
.MR-BT6V2CBL_M電纜長度:0.3,1m
2、SSCNETⅢ電纜
SSCNETⅢ電纜如下表,表中電纜長度欄的數字為填入電纜型號_部分的記號。備有長度帶記號的電纜可供選擇。

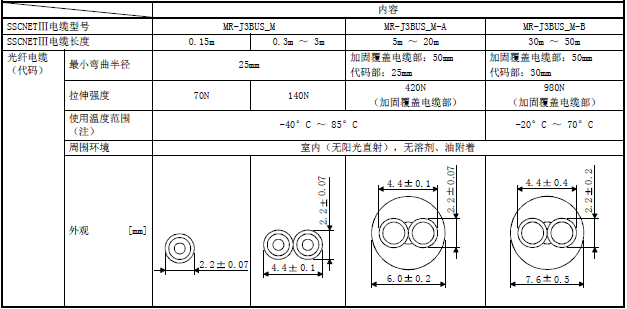

[SSCNETⅢ電纜規格]

3、電池電纜/電池中繼電纜

公司主營三菱PLC、三菱伺服系統,三菱伺服系統配件MR-JECNP1-01、MR-JECNP1-02、MR-JECNP2-02、MR-JECNP2-02、MR-CCN1、MR-BT6V2CBL_M價格好,歡迎選購!
電纜及連接器中所示的保護等級表示將電纜及連接器安裝至伺服放大器及伺服電機時的防塵、防水等級。如果電纜和連接器與伺服放大器和伺服電動機的保護等級不同,整體保護等級將取決于最低者。
1、電纜與連接器的組合

1)、伺服放大器電源連接器
[CNP1電源連接器]
. MR-JECNP1-01
CNP1用連接器:09JFAT-SAXGDK-H5.0(JST)
適用電線尺寸:AWG 18~14
絕緣體外徑:~3.9mm
. MR-JECNP1-02
CNP1用連接器:07JFAT-SAXGFK-XL(JST)
適用電線尺寸:AWG 16~10
絕緣體外徑:~4.7mm
[CNP2電源連接器]
. MR-JECNP2-02
CNP2用連接器:03JFAT-SAXGFK-XL(JST)
適用電線尺寸:AWG 16~10
絕緣體外徑:~4.7mm
2)、SSCNETⅢ電纜
. MR-J3BUS_M電纜長度:0.15m~3m
絕緣體外徑:~4.7mm
3)、SSCNETⅢ電纜
. MR-J3BUS_M-A電纜長度:5m~20m
4)、SSCNETⅢ電纜
. MR-J3BUS_M-B電纜長度:30m~50m
5)、USB電纜
. MR-J3USBCBL3M電纜長度:3m
6)、連接器組件
. MR-CCN1 連接器:10120-3000PE
. 外殼套件:10320-52F0-008
7)、中繼端子臺
中繼端子臺PS7DW-20V14B-F不為選件。若要使用中繼端子臺則需要選件MRJ2HBUS_M
8)、電池電纜
. MR-BT6V1CBL_M電纜長度:0.3,1m
9)、電池中繼電纜
.MR-BT6V2CBL_M電纜長度:0.3,1m
2、SSCNETⅢ電纜
SSCNETⅢ電纜如下表,表中電纜長度欄的數字為填入電纜型號_部分的記號。備有長度帶記號的電纜可供選擇。

[SSCNETⅢ電纜規格]

3、電池電纜/電池中繼電纜
