三菱L系列CPU模塊的通用輸出功能
  可以將LCPU中內置的8點的外部輸出信號作為至指示燈等的通用輸出使用。通過將輸出軟元件(Y0 ~Y7) 在程序中置為ON或OFF，可以輸出至外部。

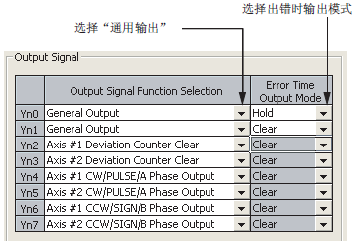

1、參數設置
  對輸出信號及出錯時輸出模式進行設置
  工程窗口=>[Parameter(參數)]=>[PLC Parameter(可編程控制器參數)]=>"Built-in I/
OFunction Setting(內置I/O功能設置)"選項卡。


2、外部輸出的時機
  由于輸出軟元件(Y0~Y7) 的ON 及OFF 狀態在執行END指令時被刷新到外部輸出(Y0~Y7) 中，因此在程序中將輸出軟元件置為ON或OFF之后開始至被刷新到外部輸出中為止最多將發生1個掃描的延遲。

3、直接輸出
  通過將輸出軟元件(Y0~Y7) 用于直接輸出軟元件(DY0~DY7) 中，可以將通過SET 指令等指令操作直接輸出軟元件時的ON及OFF狀態刷新到外部輸出中。

4、部分刷新
  通過使用RFS指令對輸出軟元件(Y0~Y7) 進行部分刷新，執行RFS 指令時輸出軟元件( 僅指定范圍)的狀態將被刷新到外部輸出狀態中。

5、出錯時輸出模式
  可以對發生了程序執行停止型出錯時的輸出軟元件(Y0~Y7) 輸出狀態的保持/ 清除進行選擇。(不是對于至輸出模塊及智能功能模塊的輸出的設置。

6、性能規格
  通用輸出功能中的性能規格如下所示。
  ┌───────┬───────────────┐
  │  項目        │內容                          │
  ├───────┼───────────────┤
  │點數          │8點                           │
  ├───────┼───────────────┤
  │輸出電壓/電流 │5~24VDC OA A                  │
  ├────┬──┼───────────────┤
  │        │On  │1μs以下(額定負載、電阻負載)  │
  │響應時間├──┼───────────────┤
  │        │Off │1μs以下(額定負載、電阻負載)  │
  └────┴──┴───────────────┘
