三菱L系列CPU模塊L02SCPU-CM的串行通信功能

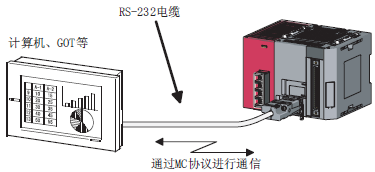

通過RS-232電纜連接CPU模塊的RS-232接口和計算機、顯示器等設備并通過MC 協議進行通信的功能。以下對串行通信功能的規格、功能、各種設置進行說明。
只有與計算機、顯示器等設備連接的CPU 模塊能夠通過串行通信功能與計算機、顯示器等設備進行通信。不能與CC-Link IE、MELSECNET/H、以太網、CC-Link 等其他站點進行通信。GX Works2和CPU模塊的連接中，不使用串行通信功能。
1、規格
1)、傳送規格
CPU模塊中的串行通信功能所使用的RS-232的傳送規格如下所示。請檢查確認計算機、顯示器等設備的規格與下述是否相符。
┌───────────┬──────────────┬────────┐
│ 項目 │ 設置范圍 │ 默認 │
├───────────┼──────────────┼────────┤
│通信方式 │ - │全雙工通信 │
├───────────┼──────────────┼────────┤
│同步方式 │ - │異步方式 │
├───────────┼──────────────┼────────┤
│傳送速度*1 │9.6、19.2、38.4、57.6、 │19.2kbps │
│ │57.6、115.2kbps │ │
├───────────┼──────────────┼────────┤
│數據格式 │ │·起始位:1 │
│ │ - │·數據位:8 │
│ │ │·奇偶位:奇數 │
│ │ │·停止位:1 │
├───────────┼──────────────┼────────┤
│MC協議格式*2(自動判別)│ - │·格式4(ASCII) │
│ │ │·格式5(二進制) │
├───────────┼──────────────┼────────┤
│幀*2 │ │. Q.A兼容3C幀 │
│ │ - │. Q.A兼容4f幀 │
├───────────┼──────────────┼────────┤
│傳送控制 │ - │DSR/DSR控制 │
├───────────┼──────────────┼────────┤
│和校驗*1 │有、無 │有 │
├───────────┼──────────────┼────────┤
│傳送等待時間*1 │無等待、10ms~150ms(10ms單位)│無等待 │
├───────────┼──────────────┼────────┤
│RUN中寫入設置*1 │允許、禁止 │禁止 │
├───────────┼──────────────┼────────┤
│延長距離 │- │15m │
└───────────┴──────────────┴────────┘
*1 通過GX Works2 的可編程控制器參數設置進行設置。
*2 MC協議格式和幀的關系如下所示。
○：可以使用，×：不能使用
┌───────────────────┬───┬───┐
│ 功能 │格式4 │格式5 │
├────────────┬──────┼───┼───┤
│通過ASCII碼進行的通信 │QnA兼容3C幀 │○ │ × │
│ ├──────┼───┼───┤
│ │QnA兼容4C幀 │○ │ × │
├────────────┼──────┼───┼───┤
│通過二進制代碼進行的通信│QnA兼容4C幀 │ × │○ │
└────────────┴──────┴───┴───┘

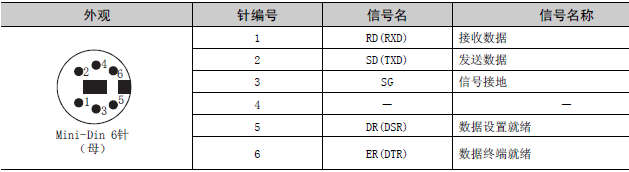

2)、RS-232連接器規格
CPU模塊的RS-232連接器的規格如下所示。
3)、RS-232電纜
可以使用下述的RS-232電纜將計算機、顯示器等設備與CPU模塊相連接。
. QC30R2 (電纜長度：3m)

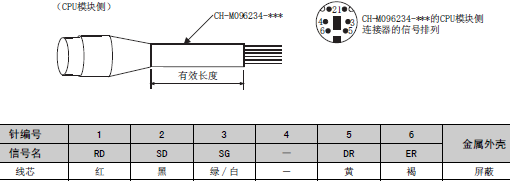

. CH-M096234-***
一側：帶迷你DIN 連接器，另一側：無連接器的電纜
*** 表示電纜長度，以0.1m為單位最長可指定為15m
將RS-232電纜固定到CPU模塊上時，推薦使用RS-232連接器防脫夾(Q6HLD-R2)。
2、指令
可以執行以下的MC協議指令。
*1 在RUN 中進行寫入時，將"RUN 中寫入設置"設置為"允許"。
*2 TS、TC、SS、SC、CS、CC 的軟元件不能以字單位進行指定。
在監視登錄中指定的情況下，執行監視時會出錯(4032H)。
*3 監視登錄中不能設置監視條件。
*4 請勿通過多個對象設備執行監視登錄。即使執行也只有最后的監視登錄有效。
*5 請?jiān)谝韵鹿降姆秶鷥?nèi)設置處理點數。
(字訪問點數)×12 ＋ (雙字訪問點數)×14 ≤ 960
. 位軟元件在字訪問時1 點為16 位、在雙字訪問時1 點變?yōu)?2 位。
. 字軟元件在字訪問時1 點為1 字、在雙字訪問時1 點變?yōu)? 字。
3、傳送規格的設置
通過可編程控制器參數的串行通信設置進行串行通信功能的傳送速度、和校驗、傳送等待時間、RUN中寫入設置。
. 使用串行通信功能與計算機、顯示器等設備進行通信時，設置為"使用串行通信功能"。
. 進行傳送速度、和校驗、傳送等待時間、RUN中寫入設置的設置。
4、注意事項
1)、與顯示器等設備通信中切換連接至GX Works2 時
通過串行通信功能與計算機、顯示器等設備通信中時可以將連接切換到GX Works2。但是通過串行通信功能進行通信的計算機、顯示器等設備將會出現通信出錯。關于重新連接到CPU 模塊時的計算機、顯示器等設備的啟動方法，請參閱所使用的設備的手冊。
2)、連接目標指定畫面中設置的傳送速度
設置為"使用串行通信功能"后，在GX Works2的連接目標指定畫面中設置的傳送速度將被忽視。
2)、關于通信異常時
滿足以下任一條件時，由于沒有返回響應，因此不能進行通信。請修改相應的條件。
. 設置為不使用串行通信功能
. 正在以不同的傳送速度或數據格式進行通信
. 發送的幀沒有正確的起始/ 結尾、或有錯誤
. 3C 幀格式4：ENQ/CR + LF
. 4C 幀格式4：ENQ/CR + LF
. 4C 幀格式5 *1：DLE+STX/DLE + ETX
*1 設置了"有和校驗"時，包含和校驗代碼。
. 發送的幀的幀識別號不正確
. 發送字節數不足頭部大小
