三菱LJ71C24使用RS-232接口的連接器規格(RS-232規格)
以下對三菱LJ71C24-CM、LJ71C24-R2-CM串行通信模塊的RS-232接口的規格及與外部設備的連接方法有關內容進行說明
[RS-232連接器規格]

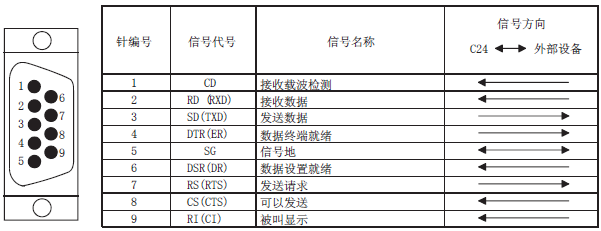

  與外部設備連接的RS-232 用連接器的規格如下所示。

 (1) 以下對各控制信號有關內容進行說明。(括號內表示連接器的針編號。)
   1) CD信號(1)
     . 通過對至C24 的CD 端子檢查有·無的設置，C24的動作如下所示。

   CD端子檢查的有·無是在GX Works2 的下述項目中進行設置。
  “各種控制指定”畫面 → “通信控制指定用” → “CD 端子檢查指定(RS-232 用)”
   2) RD 信號(2)
     是數據接收用的信號。
   3) SD 信號(3)
     是數據發送用的信號。
   4) DTR 信號(4)
     . 通過無順序協議進行數據通信時，如果進行DTR/DSR控制，C24將根據接收數據存儲用的OS區域的
       空余容量而置為ON/OFF。(可以接收數據時置為ON)
       DTR信號為OFF時，OS區域中將存儲接收數據，因此應通過順控程序進行接收數據的讀取。
       如果未進行DTR/DSR 控制，則變?yōu)槌r(shí)ON。
     . 通過MC 協議或雙向協議進行數據通信時，可以進行通信，信號將變?yōu)镺N。
   5) DSR 信號(6)
     . 進行了DTR/DSR 控制的情況下，信號OFF 時不從C24 對外部設備進行數據發送。
       外部設備處于可以接收狀態時，應將信號置為常時ON。
     . 如果未進行DTR/DSR 控制，DSR 信號的狀態將被忽略。
   6) RS 信號(7)
     . 根據通信方式，C24 的ON/OFF 狀態如下所示。
     . 通信方式為全雙工通信時，如果C24就緒(X1E)為ON，則RS信號為ON。
     . 通信方式為半雙工通信時，從C24對外部設備進行數據發送時將RS信號置為ON。
     . 即使C24 處于不能存儲接收數據的狀態，RS 信號也不變?yōu)镺FF。
   7) CS 信號(8)
     . OFF時，不從C24對外部設備進行數據發送。
     . 外部設備處于可以接收狀態時，應將信號置為常時ON。
   8) RI信號(9)
     . 在C24側監視調制解調器的狀態時使用RI信號，應根據需要進行連接。未連接調制解調器時，不需要連接RI信號。


 (2) 各信號的ON 以及OFF 狀態的顯示條件如下所示。
          (輸出側)      (輸入側)
    ON    5V~15VDC,    3V~15VDC
    OFF   -15V~-VDC,   -15V~-3VDC
 (3) 接口用連接器
    C24的RS-232 接口的連接器使用如下型號。
  . DDK 公司
    9針D-sub(母)螺栓固定類型(嵌合螺栓 M2.6)
    17L-10090-27 (D9AC) (-FA)
 RS-232 連接器上連接的電纜的連接器外殼的適用品如下表所示。
 配線時應使用符合下表的電線，以合適的扭緊力矩進行安裝。
