三菱FR-A800逆變器模塊及整流橋模塊的檢查方法
三菱FR-A800逆變器模塊及整流橋模塊的檢查方法
時間:2016-12-06 來源:未知 作者:admin 點擊:3184次
三菱FR-A800逆變器模塊及整流橋模塊的檢查方法(逆變器模塊檢查,整流橋模塊檢查)
1、準備
. 拆下與外部連接的電源線 (R/L1、S/L2、T/L3) 和電機連接線 (U、V、W)。
. 準備好萬用表。(使用×100Ω電阻檔。)
2、檢查方法
在變頻器的端子排R/L1、S/L2、T/L3、U、V、W、P/+和N/- 處，交換萬用表的極性，測量它們的導通狀態，便可判斷其是否良好。
[備注]
. 測量時必須確認平滑電容器放電以后才能進行。
. 不導通時，一般顯示∞的值。由于受平波電容器影響，導通瞬間可能不顯示∞。導通時，顯示幾Ω~幾十Ω 不等。由于模塊型號、萬用表種類等不同，數值也不一定相同，但如果各項數值基本相等，則可判斷為良好。

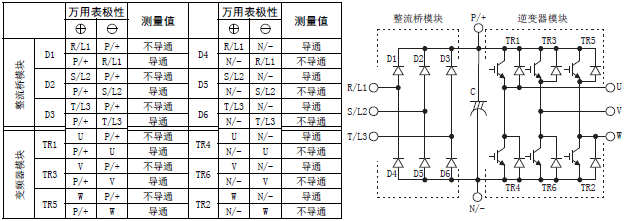

3、模塊元件號和被檢查的端子
