三菱L系列串行通信模塊LJ71C24-CM、LJ71C24-R2-CM以下簡稱LJ71C24。(LJ71C24部位名稱)
     LJ71C24通過使用調制解調器或終端適配器，可以利用公共線路(模擬/數字)與遠程設備進行數據通信。

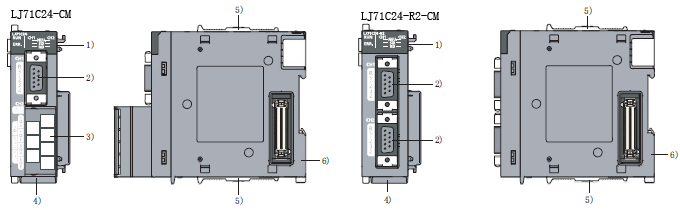

下面介紹LJ71C24各部位的名稱：

1) 顯示LED
   是進行顯示的LED(關于顯示內容請參閱(1))。
2) RS-232 接口
   是用于與外部設備進行串行通信的RS-232接口(D-Sub 9P母)。
3) RS-422/485 接口
   是用于與外部設備進行串行通信的RS-422/485接口(兩片式端子排)。
4) 序列號顯示部
   顯示額定銘牌的序列號。
5) 模塊連接用掛鉤
   是用于固定模塊連接的掛鉤。
6) DIN 導軌安裝用掛鉤
   是用于安裝DIN 導軌的掛鉤。


[顯示LED一覽表]

┌──┬──┬────────┬──────┬──┬──────┬────────────┐
│CH  │LED │   顯示內容     │   亮燈     │閃爍│     熄燈   │         對應協議       │
│    │名稱│                │            │    │            ├──┬───┬──┬──┤
│    │    │                │            │    │            │MC  │無順序│雙向│通信│
├──┼──┼────────┼──────┼──┼──────┼──┴───┴──┴──┤
│    │RUN │顯示正常運行    │正常        │ -- │異常、復位  │                        │
│ -- ├──┼────────┼──────┼──┼──────┤           有效         │
│    │ERR.│出錯有無顯示(*1)│發生出錯    │ -- │正常        │                        │
├──┼──┼────────┼──────┼──┼──────┼──┬─────────┤
│CH1 │NEU.│CH1側空擋狀態   │MC協議的指令│ -- │MC協議的指令│有效│無效(熄燈)        │
│    │(*3)│顯示(*2)        │報文接收等待│    │報文處理中  │    │                  │
│    ├──┼────────┼──────┴──┼──────┼──┴─────────┤
│    │SD  │發送狀態顯示    │數據發送中        │數據未發送  │                        │
│    ├──┼────────┼─────────┼──────┤           有效         │
│    │RD  │接收狀態顯示    │數據接收中        │數據未接收  │                        │
├──┼──┼────────┼──────┬──┼──────┼──┬─────────┤
│CH2 │NEU.│CH2側空擋狀態   │MC協議的指令│ -- │MC協議的指令│有效│無效(熄燈)        │
│    │L*3)│顯示(*2)        │報文接收等待│    │報文處理中  │    │                  │
│    ├──┼────────┼──────┴──┼──────┼──┴─────────┤
│    │SD  │發送狀態顯示    │數據發送中        │數據未發送  │                        │
│    ├──┼────────┼─────────┼──────┤           有效         │
│    │RD  │接收狀態顯示    │數據接收中        │數據未接收  │                        │
└──┴──┴────────┴─────────┴──────┴────────────┘
