三菱PLC模塊LJ71C24-CM LJ71C24-R2-CM系統配置
以下對LJ71C24-CM、LJ71C24-R2-CM統稱為C24，C24的系統配置以及模塊可安裝個數有關內容進行說明。
一、總體配置

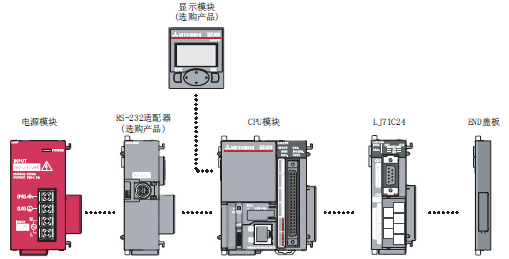

1、安裝到CPU 模塊上時

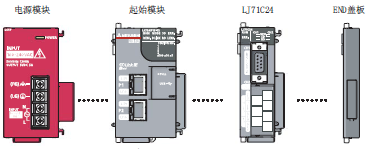

2、安裝到CPU 模塊上時
3、可構筑的系統示例(LJ71C24-CM連接圖、LJ71C24-R2-CM連接實例)

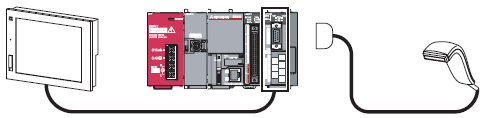

1)、將2個外部設備與C24相連接
將1個C24上連接GOT及條形碼讀碼器等的外部設備。
從GOT中可以通過C24與條形碼讀碼器等進行數據發送接收。

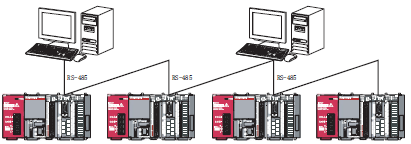

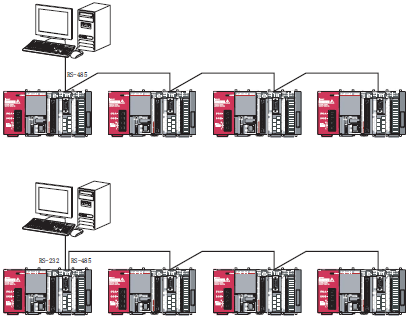

2)、將多個C24與外部設備相連接
將多個C24與個人計算機進行多點連接。
從個人計算機通過各個C24可以對CPU模塊的數據進行讀取及寫入等。
二、可構筑的系統及功能
1、系統配置
用于進行數據通信的系統配置(組合)如下所示。
1)、外部設備與C24 采用1:1的系統配置的情況
2)、外部設備與C24采用n:1的系統配置的情況
3)、外部設備與C24采用1:n的系統配置的情況
4)、外部設備與C24采用m:n的系統配置的情況
2、數據通信功能與系統配置的對應
可使用C24的各數據通信功能的系統配置如下所示。 (○: 可以使用；×: 不能使用)

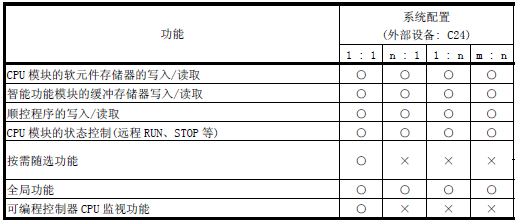

1)、通過MC協議進行通信的情況

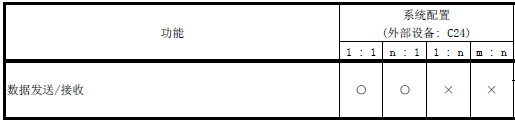

2)、通過通信協議進行通信的情況

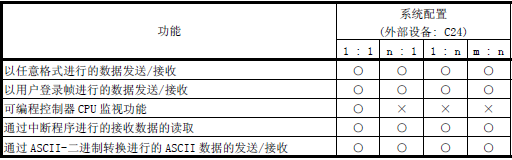

3)、通過無順序協議進行的通信的情況

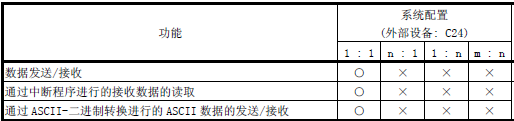

4)、通過雙向協議進行通信的情況
[注]
在系統配置為1:1以外進行數據通信時需要注意以下幾點。
. 避免同時發送。
. 不讀取除本站地址以外的接收數據。
