三菱伺服驅動器MR-J4-GF鏈接軟元件的配置文件
三菱伺服驅動器MR-J4-GF鏈接軟元件的配置文件
時間:2016-11-28 來源:未知 作者:admin 點擊:7005次
三菱伺服驅動器MR-J4-GF鏈接軟元件的配置文件(MR-J4-GF鏈接軟元件配置文件,MR-J4-GF鏈接軟元件,三菱伺服鏈接軟元件)
MR-J4-□GF伺服放大器可以與CC-Link IE現場網絡簡單運動模塊等的控制器連接。CC-Link IE現場網絡是使用了Ethernet(1000BASE-T)的高速且大容量的開放式網絡。通過1Gbps的通信速度實現現場機器的高速控制及設備間的高速合作，并且縮短節拍時間。型號有MR-J4-□GF、MR-J4-□GF-RJ。
輸入信號(輸入軟元件)及輸出信號(輸出軟元件)可以同時使用CC-Link IE現場網絡通信及CN3連接器的外部輸入輸出信號。請選擇通過[Pr. PD03]~[Pr. PD05]分配的輸入信號和通過[Pr. PD07]~[Pr. PD09]分配的輸出信號。
此外，請設定為輸入輸出信號為OFF時，CC-Link IE現場網絡通信及CN3連接器的外部輸入輸出信號全部為OFF。通過主站和循環通信收發鏈接軟元件的配置文件如下所示。

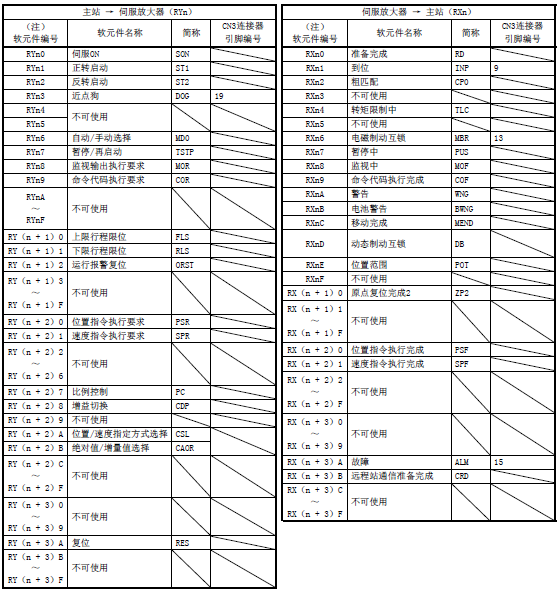

[RYn/RXn配置文件]
[RWwn/RWrn配置文件]
注：“n”的值由站編號設定決定。
公司主營三菱PLC、三菱伺服電機、三菱伺服驅動器，新款MR-J4系列品種齊全，大量現貨，三菱J4系列CC-Link IE現場網絡接口型MR-J4-□GF、MR-J4-□GF-RJ低價銷售，歡迎選購！
MR-J4-□GF伺服放大器可以與CC-Link IE現場網絡簡單運動模塊等的控制器連接。CC-Link IE現場網絡是使用了Ethernet(1000BASE-T)的高速且大容量的開放式網絡。通過1Gbps的通信速度實現現場機器的高速控制及設備間的高速合作，并且縮短節拍時間。型號有MR-J4-□GF、MR-J4-□GF-RJ。
輸入信號(輸入軟元件)及輸出信號(輸出軟元件)可以同時使用CC-Link IE現場網絡通信及CN3連接器的外部輸入輸出信號。請選擇通過[Pr. PD03]~[Pr. PD05]分配的輸入信號和通過[Pr. PD07]~[Pr. PD09]分配的輸出信號。
此外，請設定為輸入輸出信號為OFF時，CC-Link IE現場網絡通信及CN3連接器的外部輸入輸出信號全部為OFF。通過主站和循環通信收發鏈接軟元件的配置文件如下所示。
[RYn/RXn配置文件]
[RWwn/RWrn配置文件]
注：“n”的值由站編號設定決定。
公司主營三菱PLC、三菱伺服電機、三菱伺服驅動器，新款MR-J4系列品種齊全，大量現貨，三菱J4系列CC-Link IE現場網絡接口型MR-J4-□GF、MR-J4-□GF-RJ低價銷售，歡迎選購！
