MR-J4-B系列三菱伺服放大器的安裝間隔
MR-J4-B系列三菱伺服放大器的安裝間隔
時間:2016-11-21 來源:未知 作者:admin 點擊:3696次
MR-J4-B系列三菱伺服放大器的安裝間隔(三菱伺服安裝間隔,MR-J4-B安裝間隔)
MR-J4-B安裝時請務必遵守安裝方向。否則可能會造成故障。請?jiān)谒欧糯笃髋c控制柜內側之間或與其他機器之間預留出規定的距離。否則可能會造成故障。

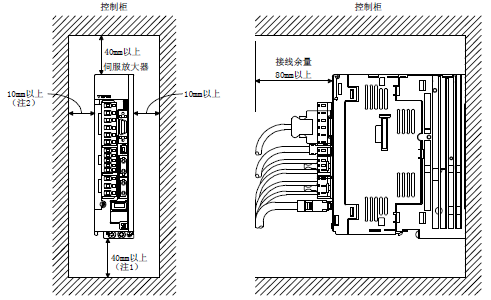

一、安裝1臺時
[備注]
1、11kW~22kW的伺服放大器時，底面的間隔為120mm以上。
2、MR-J4-500B(-RJ)時，左側的間隔為25mm以上。

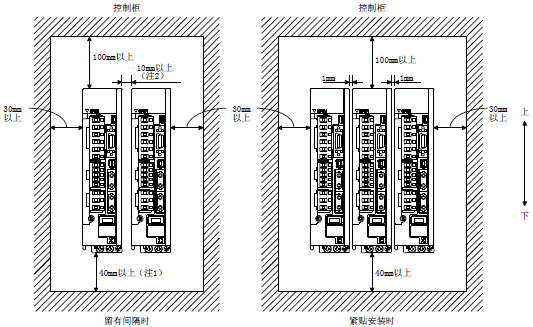

二、安裝2臺以上時
根據伺服放大器的不同可以進行緊貼安裝。進行緊貼安裝時，請勿在伺服放大器左側配置比該放大器深度更大的伺服放大器，因?yàn)镃NP1、CNP2及CNP3連接器可能會拆卸不下來。
請?jiān)谒欧糯笃魃厦婧涂刂乒駜?nèi)預留足夠空間，或安裝冷卻風扇，以保證控制柜內的溫度不會超過環境條件。
伺服放大器進行緊貼安裝時，請考慮安裝公差，與相鄰的伺服放大器保持1mm的間隔。該情況下，請保持環境溫度為0℃~45℃，或在實際負載率75%以下使用。
[備注]
1、11kW~22kW的伺服放大器時，底面的間隔為120mm以上。
2、在右側安裝MR-J4-500B(-RJ)時，左側的間隔應在25mm以上。
公司主營三菱PLC、三菱伺服電機、三菱伺服驅動器，MR-J4系列大量現貨，MR-J4-B伺服系統價格好，提供技術支持，歡迎選購!
MR-J4-B安裝時請務必遵守安裝方向。否則可能會造成故障。請?jiān)谒欧糯笃髋c控制柜內側之間或與其他機器之間預留出規定的距離。否則可能會造成故障。
一、安裝1臺時
[備注]
1、11kW~22kW的伺服放大器時，底面的間隔為120mm以上。
2、MR-J4-500B(-RJ)時，左側的間隔為25mm以上。
二、安裝2臺以上時
根據伺服放大器的不同可以進行緊貼安裝。進行緊貼安裝時，請勿在伺服放大器左側配置比該放大器深度更大的伺服放大器，因?yàn)镃NP1、CNP2及CNP3連接器可能會拆卸不下來。
請?jiān)谒欧糯笃魃厦婧涂刂乒駜?nèi)預留足夠空間，或安裝冷卻風扇，以保證控制柜內的溫度不會超過環境條件。
伺服放大器進行緊貼安裝時，請考慮安裝公差，與相鄰的伺服放大器保持1mm的間隔。該情況下，請保持環境溫度為0℃~45℃，或在實際負載率75%以下使用。
[備注]
1、11kW~22kW的伺服放大器時，底面的間隔為120mm以上。
2、在右側安裝MR-J4-500B(-RJ)時，左側的間隔應在25mm以上。
公司主營三菱PLC、三菱伺服電機、三菱伺服驅動器，MR-J4系列大量現貨，MR-J4-B伺服系統價格好，提供技術支持，歡迎選購!
