如何選擇三菱Q系列PLC的輸出模塊?
如何選擇三菱Q系列PLC的輸出模塊?
時間:2016-11-14 來源:未知 作者:admin 點擊:4960次
如何選擇三菱Q系列PLC的輸出模塊
1、如果輸出模塊驅動電感負載，則它必須開啟1秒鐘或更長時間，再關閉1秒鐘或更長時間。
2、如果裝有DC-DC轉換器的計數器或定時器作為負載與輸出模塊一起使用的話，則由于開啟時或運行期間的周期性沖擊電流，如果使用平均電流選擇輸出模塊會導致故障。
為了降低使用上述負載時沖擊電流的影響，在負載上串聯電阻或電感或選用最大負載電流較大的模塊。
3、不能更換輸出模塊中安裝的保險絲。設計這些保險絲就是用于在模塊輸出短路時保護外部接線。
因此，輸出模塊不會受到短路保護。
如染由于非短路原因造成輸出模塊故障，則其保險絲就不會發揮作用。
4、可以在輸入模塊中同時變?yōu)镺N的信號數目隨著輸入電壓和環境溫度而變。參考相應的輸入模塊規格。

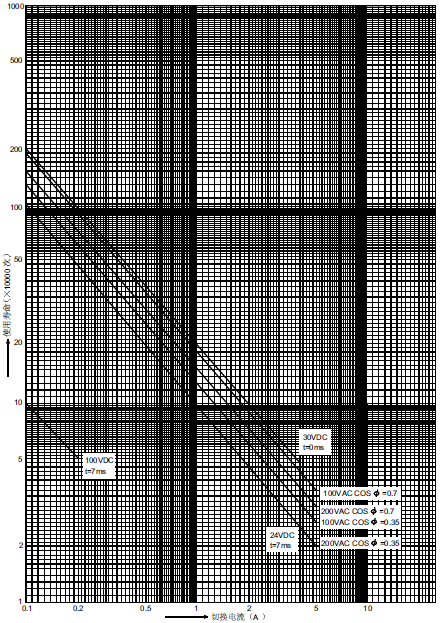

5、下圖表示繼電器輸出模塊的使用壽命，適用模塊QY10 、QY18A
6、帶套管的壓裝端子不能用于端子排。
建議用標記管或絕緣管包住壓裝端子的電線接頭。
7、使用線芯為0.3至0.75mm2、外徑為2.8mm (0.11in.)的電線連接端子排。
8、不要在高于0m (0ft.)海拔的大氣壓下使用I/O模塊。這樣做可能導致故障。
當在壓力下使用I/O模塊時，請向咨詢?nèi)饧夹g(shù)。
9、緊固模塊固定螺釘和端子排螺釘?shù)较铝信ぞ胤秶?br /> ┌───────────────┬───────┐
│螺釘位置 │緊固扭矩范圍 │
├───────────────┼───────┤
│模塊固定螺釘(M3*12螺釘) │36至48N.cm │
├───────────────┼───────┤
│I/O模塊端子排螺釘(M3螺釘) │42至58N.cm │
├───────────────┼───────┤
│I/O模塊端子排固定螺釘(M3螺釘) │66至89N.cm │
└───────────────┴───────┘
10、由于被保護的輸出模塊激活的熱保護有下列限制。
熱保護即過載和過熱保護功能。
1)、QY40P、QY41P、QY42P、QH42P
. 公用(過載和過熱保護功能)
如果由于過載一直流過過電流，則會生成熱量并激活過熱保護功能。
設計各種保護功能的目的是保護模塊的內部元件，而不是外部設備。
. 過載保護功能
以1A至3A/點為單位，以1點為增量激活過載保護功能。
當負載變成額定負載時，負載保護功能使運行返回正常。
. 過熱保護功能
以1點為增量激活過熱保護功能。
當熱量減少時，過熱保護功能自動使運行返回正常。
2)、QY81P
. 公共端(過載和過熱保護功能)
如果由于過載一直流過過電流，則會生成熱量并激活過熱保護功能。
設計各種保護功能的目的是保護模塊的內部元件，而不是外部設備。
. 過載保護功能
以1A至3A/點為單位，以1點為增量激活過載保護功能。
當負載變成額定負載時，負載保護功能使運行返回正常。
. 過熱保護功能
以2點為增量激活過熱保護功能。
如果在過熱保護功能激活時輸出變?yōu)镺N，則實際輸出電壓在0V和額定電壓之間振蕩。
當熱量減少時，過熱保護功能自動使運行返回正常。
11、依據信號的脈沖寬度，輸入模塊會在輸入時輸入噪聲或類似信號。
依據參數設定的響應時間，該脈沖寬度具有下面列出的值。當進行響應時間設置時，應該充分考慮運行環境。
12、當確認CPU PLC上的產品信息時，觀察GX Developer的DIAGNOSIS菜單中的系統監視器。
公司主營三菱PLC，三菱Q系列PLC輸入輸出模塊大量現貨，QY10、QY18A、QY40P、QY41P、QY42P、QH42P、QY81P價格好，歡迎選購！
