三菱伺服放大器MR-JE-B密閉型控制柜的散熱面積
容納伺服放大器的密閉型控制柜(以下稱控制柜)內的溫度上升，周圍溫度為40℃時請設定為+10℃以下。(使用環境條件溫度最大為55℃時留有大約5℃的余量)控制柜的散熱面積根據公式算出。
A：散熱面積[m2]
P：控制柜內部發生的損耗[W]
ΔT：控制柜內部和外部氣溫的溫度差[℃]
K：散熱系數[5~6]

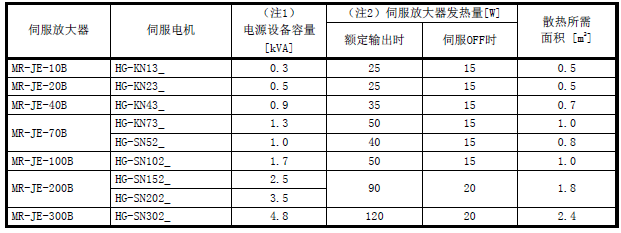

根據上公式算出散熱面積時請將P作為控制柜內全部發生損耗的合計進行計算。伺服放大器的散熱量請參照下表。A表示散熱的有效面積，因此當控制柜直接安裝在隔熱墻壁上等情況下，請多預算控制柜的表面面積。此外，需要的散熱面積根據控制柜內條件不同而不同。控制柜內的對流不好時不能進行有效的散熱，所以在設計控制柜時，請充分考慮控制柜內的器具配置及通過冷卻風扇實現攪拌等。表所示環境溫度為40℃且在穩定負載狀態下使用時的伺服放大器控制柜的散熱面積(基準)。
MR-JE-B散熱面積
