MELSEC-L溫度調節模塊主要型號有：L60TCTT4-CM、L60TCTT4BW-CM、L60TCRT4-CM、L60TCRT4BW-CM,下面就介紹溫度調節模塊的功能。
1、用途
L60TC4是指，以來自于外部溫度傳感器的輸入為基礎，進行PID運算以達到目標溫度的模塊。將運算結果通過晶體管輸出方式輸出到加熱器等中進行溫度調節。
L60TCTT4BW及L60TCRT4BW是指，在L60TCTT4、L60TCRT4上配備了以來自于外部電流傳感器的輸入為基礎進行加熱器斷線檢測功能的模塊。

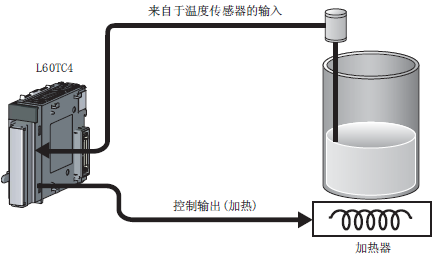

[標準控制加熱的情況下實例]
對來自于溫度傳感器的輸入進行PID運算，對加熱器的溫度進行調節。

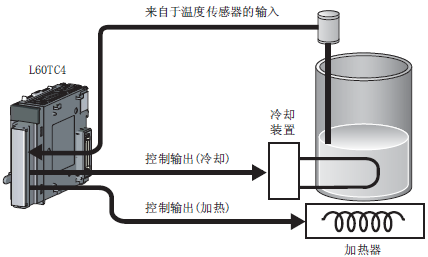

[加熱冷卻控制加熱及冷卻的情況下]
目標溫度低于外部氣溫時，以及控制對象溫度容易變化時，進行加熱及冷卻。

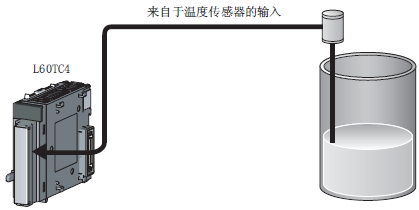

[溫度輸入僅溫度輸入的情況下]
L60TC4 也可作為溫度輸入模塊使用。
2、特點
1)、可實現最佳溫度調節控制(PID控制)
. 對于L60TC4，只需設置PID運算所需的PID常數(比例帶(P)、積分時間(I)、微分時間(D))及溫度設置值(目標值(SV))，便可自動進行溫度調節控制。無需指定用于進行PID控制的特殊指令。
. 如果使用自動調諧功能、自整定功能，便可通過L60TC4自動設置PID常數。無需通過麻煩的PID運算公式設置PID常數。
2)、可以實現控制模式的組合
可以選擇標準控制(加熱或冷卻) 或加熱冷卻控制(加熱及冷卻)。此外，也可選擇混合控制(標準控制與加熱冷卻控制的組合)。
3)、可以通過1個模塊實現4環路控制
最多可同時進行4個環路的溫度調節控制。此外，也可利用系統中的來自于A/D轉換模塊的輸入及至D/A轉換模塊的輸出進行環路控制。

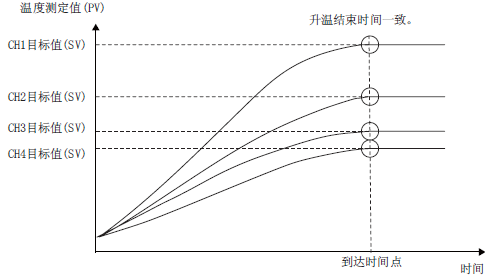

4)、可實現多個環路同時升溫
可以實現多個環路的到達時間一致，避免部分燒焦及部分熱膨脹，實現均衡的溫度控制。
此外，還有節能效果，可減少成本。
5)、可抑制峰值電流
通過在控制時避免同時將各通道的輸出置為ON，可以抑制加熱器的流通電流。還有節能效果，可減少成本。
6)、RFB 限制器功能
通過RFB(Reset/Feed/Back)限制器，可以抑制啟動時及提高溫度測定值(PV)時等情況下易于發生的過沖。
7)、溫度測定值(PV)的補償
通過使用下述功能可方便地對溫度測定值(PV)與實際溫度的差異進行補償。
. 普通傳感器補償(1點補償)功能: 設置相對于輸入范圍滿刻度的比例后進行補償。
. 傳感器2點補償功能: 以預先設置的2點的斜線為基礎進行補償。
. 一次延遲數字濾波器設置: 平滑過度噪聲，吸收劇烈變化。
8)、通過非易失性存儲器備份設置值
可以將PID控制相關設置等緩沖存儲器內的設置值備份到非易失性存儲器中。由此，在進行了電源的OFF->ON或CPU 模塊的復位->復位解除時，無需重新設置緩沖存儲器的設置值。
如果通過編程工具的測試功能直接將數據寫入到緩沖存儲器中，可以程序維持在最小必要限度“LD **”+“OUT Yn1”。
9)、可進行斷線檢測
通過環路斷線檢測功能，可以方便地檢測出加熱器的斷線。
此外，使用L60TCTT4BW、L60TCRT4BW時，可以正確地檢測出加熱器的斷線。
10)、可以選擇采樣周期
采樣周期可從250ms/4通道或500ms/4通道中選擇，因此可適用于廣泛的系統。
11)、可作為溫度輸入模塊使用
L60TC4不僅可作為溫度調節模塊，還可作為溫度輸入模塊使用。通過設置可方便地進行切換。
此外，還可對溫度輸入施加一次延遲數字濾波器、進行報警輸出等。
12)、通過GX Works2方便地進行設置
由于可在畫面上進行初始設置及自動刷新設置，因此可以減少程序。此外，可使模塊的設置狀態及動作狀態的確認變得容易。
13)、可通過功能塊(FB)方便地進行編程
通過MELSOFT Library的功能塊(FB)，可以減輕用戶編程時的負荷，提高程序的可讀性。
公司主營三菱PLC、三菱變頻器，三菱L系列PLC價格好，品種齊全，溫度調節模塊L60TCTT4-CM、L60TCTT4BW-CM、L60TCRT4-CM、L60TCRT4BW-CM大量現貨出售，歡迎選購！
1、用途
L60TC4是指，以來自于外部溫度傳感器的輸入為基礎，進行PID運算以達到目標溫度的模塊。將運算結果通過晶體管輸出方式輸出到加熱器等中進行溫度調節。
L60TCTT4BW及L60TCRT4BW是指，在L60TCTT4、L60TCRT4上配備了以來自于外部電流傳感器的輸入為基礎進行加熱器斷線檢測功能的模塊。
[標準控制加熱的情況下實例]
對來自于溫度傳感器的輸入進行PID運算，對加熱器的溫度進行調節。
[加熱冷卻控制加熱及冷卻的情況下]
目標溫度低于外部氣溫時，以及控制對象溫度容易變化時，進行加熱及冷卻。
[溫度輸入僅溫度輸入的情況下]
L60TC4 也可作為溫度輸入模塊使用。
2、特點
1)、可實現最佳溫度調節控制(PID控制)
. 對于L60TC4，只需設置PID運算所需的PID常數(比例帶(P)、積分時間(I)、微分時間(D))及溫度設置值(目標值(SV))，便可自動進行溫度調節控制。無需指定用于進行PID控制的特殊指令。
. 如果使用自動調諧功能、自整定功能，便可通過L60TC4自動設置PID常數。無需通過麻煩的PID運算公式設置PID常數。
2)、可以實現控制模式的組合
可以選擇標準控制(加熱或冷卻) 或加熱冷卻控制(加熱及冷卻)。此外，也可選擇混合控制(標準控制與加熱冷卻控制的組合)。
3)、可以通過1個模塊實現4環路控制
最多可同時進行4個環路的溫度調節控制。此外，也可利用系統中的來自于A/D轉換模塊的輸入及至D/A轉換模塊的輸出進行環路控制。
4)、可實現多個環路同時升溫
可以實現多個環路的到達時間一致，避免部分燒焦及部分熱膨脹，實現均衡的溫度控制。
此外，還有節能效果，可減少成本。
5)、可抑制峰值電流
通過在控制時避免同時將各通道的輸出置為ON，可以抑制加熱器的流通電流。還有節能效果，可減少成本。
6)、RFB 限制器功能
通過RFB(Reset/Feed/Back)限制器，可以抑制啟動時及提高溫度測定值(PV)時等情況下易于發生的過沖。
7)、溫度測定值(PV)的補償
通過使用下述功能可方便地對溫度測定值(PV)與實際溫度的差異進行補償。
. 普通傳感器補償(1點補償)功能: 設置相對于輸入范圍滿刻度的比例后進行補償。
. 傳感器2點補償功能: 以預先設置的2點的斜線為基礎進行補償。
. 一次延遲數字濾波器設置: 平滑過度噪聲，吸收劇烈變化。
8)、通過非易失性存儲器備份設置值
可以將PID控制相關設置等緩沖存儲器內的設置值備份到非易失性存儲器中。由此，在進行了電源的OFF->ON或CPU 模塊的復位->復位解除時，無需重新設置緩沖存儲器的設置值。
如果通過編程工具的測試功能直接將數據寫入到緩沖存儲器中，可以程序維持在最小必要限度“LD **”+“OUT Yn1”。
9)、可進行斷線檢測
通過環路斷線檢測功能，可以方便地檢測出加熱器的斷線。
此外，使用L60TCTT4BW、L60TCRT4BW時，可以正確地檢測出加熱器的斷線。
10)、可以選擇采樣周期
采樣周期可從250ms/4通道或500ms/4通道中選擇，因此可適用于廣泛的系統。
11)、可作為溫度輸入模塊使用
L60TC4不僅可作為溫度調節模塊，還可作為溫度輸入模塊使用。通過設置可方便地進行切換。
此外，還可對溫度輸入施加一次延遲數字濾波器、進行報警輸出等。
12)、通過GX Works2方便地進行設置
由于可在畫面上進行初始設置及自動刷新設置，因此可以減少程序。此外，可使模塊的設置狀態及動作狀態的確認變得容易。
13)、可通過功能塊(FB)方便地進行編程
通過MELSOFT Library的功能塊(FB)，可以減輕用戶編程時的負荷，提高程序的可讀性。
公司主營三菱PLC、三菱變頻器，三菱L系列PLC價格好，品種齊全，溫度調節模塊L60TCTT4-CM、L60TCTT4BW-CM、L60TCRT4-CM、L60TCRT4BW-CM大量現貨出售，歡迎選購！
