GOT2000系列外部電源的配線及至GOT的電源配線
GOT2000系列外部電源的配線及至GOT的電源配線
時間:2016-09-30 來源:未知 作者:admin 點擊:3323次
三菱觸摸屏GOT2000系列外部電源的配線及至GOT的電源配線
一、外部電源的配線
外部電源的配線主要從以下幾個方面進行分析：
1、電源系統的分離
請將GOT的電源和輸入輸出機器及動力機器按如下所示分系統進行配線。噪聲較為嚴重時，請連接絕緣變壓器。
2、電源線和主回路線、輸入輸出信號線的分離
請勿將主回路線(高壓、大電流)及輸入輸出信號線與AC100V線、AC200V線、DC24V線捆扎在一起，或使他們相互靠近。應相距100mm以上。
3、電源線的處理
AC100V線、AC200V線、DC24V線，各自連接GOT的輸入端、輸出端時，其輸入線與輸出線應盡可能緊密地雙絞扭在一起，并以最短距離連接電源和各機器。
此外，為減小電壓降，請盡量使用較粗的電線(電纜截面積0.75mm2~2mm2左右)。
請使用M3用壓接端子，并以0.5N·m~0.8N·m的緊固扭矩?cái)Q緊，以免引發故障。
4、雷涌吸收器的連接
作為雷涌對策，請按如下所示連接雷涌吸收器。
雷涌吸收器的接地(E1)應與GOT的接地(E2)分開進行。
此外，請選擇即使在電源電壓最大上升時也不會超過其最大容許電路電壓的雷涌吸收器。
二、至GOT的電源配線

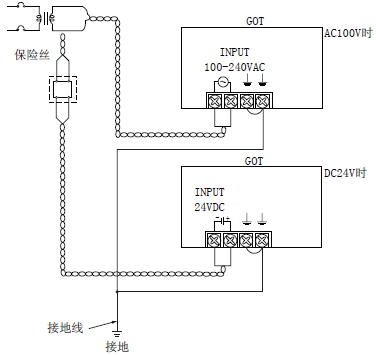

以下所示為至GOT的電源端子的電源線、接地線等的配線示例。
[注意事項]
1、電源線的處理
AC100/200V、DC24V的電源線應使用盡可能粗的電線(電纜截面積0.75mm2~2mm2)，請務必從連接的端子開始就進行雙絞扭。為防止螺栓松脫時發生短路問題，請使用帶絕緣套管的壓接端子。
2、接地
LG端子和FG端子連接時，請務必接地。如不進行接地，則抗噪聲干擾能力會變?nèi)酢?br /> 此外，LG端子具有輸入電壓1/2的電位。因?yàn)?，觸摸端子部可能會觸電。
GOT2000外部電源的配線
