FL-net三菱Q系列PLC模塊的系統結構及系統配置(QJ71FL71系統結構、QJ71FL71系統配置)
三菱Q系列FL-net(OPCN-2)模塊有QJ71FL71-T-F01、QJ71FL71-B5-F01、QJ71FL71-B2-F01。
三菱FL-net模塊的系統結構主要分為基本系統、混合系統兩種，以下分另說明。
一、系統結構

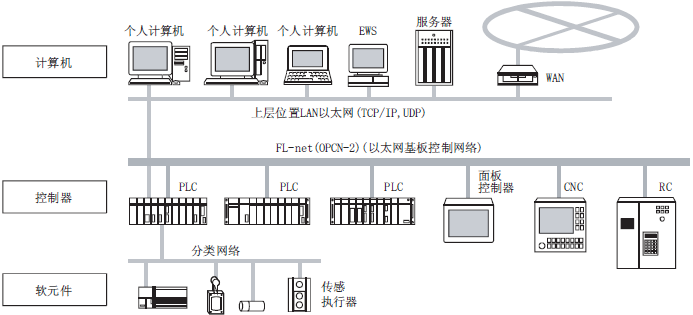

1、基本系統
FL-net模塊與FL-net(OPCN-2)兼容個人計算機和設備進行通訊的系統。(連接了FL-net(OPCN-2)模塊的該層以太網為FL-net專用)

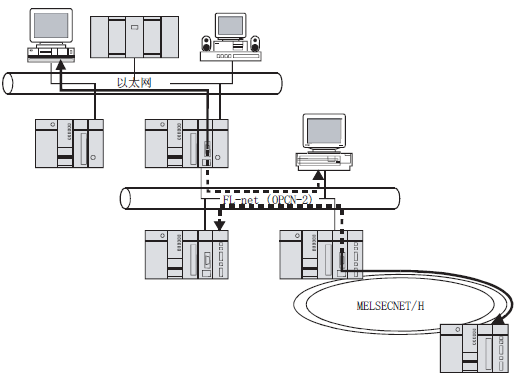

2、混合系統
以下是可以進行通訊的混合系統。
1)、循環傳送
可以在FL-net(OPCN-2)中進行數據傳送。
通過CPU模塊中運行的順控程序中轉FL-net 與其它網絡的通訊。
2)、信息傳送(瞬時傳送)
可以在FL-net(OPCN-2)中進行數據傳送。
通過CPU模塊中運行的順控程序中轉FL-net 與其它網絡的通訊。
二、系統配置
FL-net模塊可以使用以下系統。
1、可選用的模塊和可安裝的模塊數
. CPU模塊
Q00JCPU最多8個、Q00CPU/Q01CPU最多24個、Q02CPU/Q02HCPU/Q06HCPU/Q12HCPU/Q25HCPU/Q12PHCPU/Q25PHCPU最多64個
. 網絡遠程模塊
QJ72LP25-25、QJ72LP25G、QJ72LP25GE、QJ72BR15最多64個
2、可安裝基板
FL-net模塊可以安裝在基板的任意I/O插槽中(限制在CPU模塊的I/O點范圍內)。
注意不可以安裝在A系列(QA1S35B、QA1S68B 等)基板上。
3、多CPU系統
在多CPU系統中使用FL-net模塊時，請先參閱QCPU 用戶手冊(多CPU系統)。
1)、兼容FL-net模塊
功能版本從“B”開始的FL-net模塊支持多CPU 系統。
2)、智能功能模塊參數
在PLC中寫入智能功能模塊參數時，請確認僅寫入到FL-net模塊的控制PLC中。
4、系統配置的限制
QJ71FL71-F01/QJ71FL71-T-F01/QJ71FL71-B5-F01/QJ71FL71-B2-F01和QJ71FL71/QJ71FL71-T/QJ71FL71-B5/QJ71FL71-B2使用不同的FL-net協議。所以，QJ71FL71-F01/QJ71FL71-T-F01/QJ71FL71-B5-F01/QJ71FL71-B2-F01與QJ71FL71/QJ71FL71-T/QJ71FL71-B5/QJ71FL71-B2或其它公司生產的版本1.00產品不兼容。
三菱Q系列FL-net(OPCN-2)模塊有QJ71FL71-T-F01、QJ71FL71-B5-F01、QJ71FL71-B2-F01。
三菱FL-net模塊的系統結構主要分為基本系統、混合系統兩種，以下分另說明。
一、系統結構
1、基本系統
FL-net模塊與FL-net(OPCN-2)兼容個人計算機和設備進行通訊的系統。(連接了FL-net(OPCN-2)模塊的該層以太網為FL-net專用)
2、混合系統
以下是可以進行通訊的混合系統。
1)、循環傳送
可以在FL-net(OPCN-2)中進行數據傳送。
通過CPU模塊中運行的順控程序中轉FL-net 與其它網絡的通訊。
2)、信息傳送(瞬時傳送)
可以在FL-net(OPCN-2)中進行數據傳送。
通過CPU模塊中運行的順控程序中轉FL-net 與其它網絡的通訊。
二、系統配置
FL-net模塊可以使用以下系統。
1、可選用的模塊和可安裝的模塊數
. CPU模塊
Q00JCPU最多8個、Q00CPU/Q01CPU最多24個、Q02CPU/Q02HCPU/Q06HCPU/Q12HCPU/Q25HCPU/Q12PHCPU/Q25PHCPU最多64個
. 網絡遠程模塊
QJ72LP25-25、QJ72LP25G、QJ72LP25GE、QJ72BR15最多64個
2、可安裝基板
FL-net模塊可以安裝在基板的任意I/O插槽中(限制在CPU模塊的I/O點范圍內)。
注意不可以安裝在A系列(QA1S35B、QA1S68B 等)基板上。
3、多CPU系統
在多CPU系統中使用FL-net模塊時，請先參閱QCPU 用戶手冊(多CPU系統)。
1)、兼容FL-net模塊
功能版本從“B”開始的FL-net模塊支持多CPU 系統。
2)、智能功能模塊參數
在PLC中寫入智能功能模塊參數時，請確認僅寫入到FL-net模塊的控制PLC中。
4、系統配置的限制
QJ71FL71-F01/QJ71FL71-T-F01/QJ71FL71-B5-F01/QJ71FL71-B2-F01和QJ71FL71/QJ71FL71-T/QJ71FL71-B5/QJ71FL71-B2使用不同的FL-net協議。所以，QJ71FL71-F01/QJ71FL71-T-F01/QJ71FL71-B5-F01/QJ71FL71-B2-F01與QJ71FL71/QJ71FL71-T/QJ71FL71-B5/QJ71FL71-B2或其它公司生產的版本1.00產品不兼容。
