三菱Q64TDV-GH微電壓IO模塊的轉換特性(Q64TDV-GH轉換特性)
三菱通道絕緣型熱電偶/微電壓輸入模塊Q64TDV-GH的轉換特性分析如下。
微電壓輸入/輸出轉換特性表示當外部微電壓信號轉換成數字值時，連接偏置值和增益值的直線斜率。
[偏置值]
其數字輸出值為-25000的微電壓輸入值。
[增益值]
其數字輸出值為25000的微電壓輸入值。

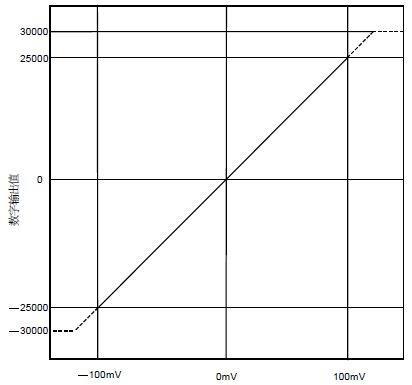

下圖表示在工廠設定的微電壓輸入/輸出轉換特性(偏置值-100mV、增益值100mV)。
=======================要點================================
1、采用微電壓輸入范圍和數字輸出范圍內的模塊。
如超出這些范圍 則最大分辯率和精度就不可能在性能規格范圍內(避免使用圖中的虛線區域)。
2 不要輸入±5V或更大的電壓，這樣做會損壞元件。
三菱通道絕緣型熱電偶/微電壓輸入模塊Q64TDV-GH的轉換特性分析如下。
微電壓輸入/輸出轉換特性表示當外部微電壓信號轉換成數字值時，連接偏置值和增益值的直線斜率。
[偏置值]
其數字輸出值為-25000的微電壓輸入值。
[增益值]
其數字輸出值為25000的微電壓輸入值。
下圖表示在工廠設定的微電壓輸入/輸出轉換特性(偏置值-100mV、增益值100mV)。
=======================要點================================
1、采用微電壓輸入范圍和數字輸出范圍內的模塊。
如超出這些范圍 則最大分辯率和精度就不可能在性能規格范圍內(避免使用圖中的虛線區域)。
2 不要輸入±5V或更大的電壓，這樣做會損壞元件。
===========================================================
