三菱PLC FX5系列CPU模塊的故障排除(FX5故障處理方法)
針對使用系統中所發生的各種錯誤的內容、原因及處理方法進行說明。將發生故障時的程序和軟元件等保存后，可有助于分析故障原因等。
一、故障排除的步驟
發生故障時，按以下順序?qū)嵤┕收吓懦?br />1. 請確認各模塊是否正確安裝或者是否正確接線。
2. 請確認CPU模塊的LED。
3. 請確認各智能功能模塊的LED。
4. 請連接工程工具，并啟動模塊診斷(CPU診斷)。能夠確認錯誤原因和處理方法。
5. 請確認錯誤原因和處理方法，然后實施處理。
二、通過LED確認
請實施通過LED確認模塊狀態的方法來作為一次診斷手段。
1、PWR LED的確認
PWR LED燈滅時，請確認下列項目。
. 測量供應至CPU模塊的電壓
所供應電源的電壓不正確時，請供應正確電壓的電源。
. 在將電源以外的接線和擴展模塊全部拆下的狀態下上電
PWR LED燈亮?xí)r，可能是供給電源短路或過載等。請將接線等逐步還原，并確認原因。
如確認上述項目后PWR LED仍未燈亮，則認為可能出現硬件異常。
2、BAT LED的確認
BAT LED燈亮?xí)r，請確認下列項目。
使用選件電池且在參數中將電池異常時的LED顯示設定為“顯示”時有效。
. 確認電池安裝
請正確安裝電池。
. 確認電池的電壓
電池電壓過低時，請更換電池?？梢酝ㄟ^(guò)監控可編程控制器的SD8005來確認電池的電壓。
3、ERR LED的確認
1)、ERR LED閃爍時
ERR LED閃爍時，請確認下列項目。
[確認項目]
寫入系統參數、CPU參數、程序文件，并重新接通電源
[原因與處理]
可能是程序和參數未被寫入或者出現了損壞。此外，出廠時的CPU模塊因沒有可編程控制器的程序，ERR LED將閃爍。
2)、ERR LED燈亮?xí)r
. 停止CPU模塊，然后再次上電。
如ERR LED燈滅，則認為是看門狗定時器出錯。此時，請實施下列對策之一。
a. 請修改程序，保證掃描時間最大值(SD524、SD525)不超過參數中設定的掃描時間監視時間設定。
b. 請勿讓輸入中斷或脈沖捕捉的輸入在1個運算周期內反常地頻繁多次ON/OFF。
c. 請將高速計數器中輸入的脈沖頻率保持在規格范圍內。
d. 請?jiān)诔绦蛑屑尤攵鄠€(gè)WDT指令，在1個運算周期中對看門狗定時器進行多次復位。
. 向CPU模塊供應其他電源
如ERR LED燈滅，則可認為是噪音的影響。請討論下列對策。
a. 請確認接地的接線，對接線路徑及設置場所進行修改。
b. 在電源線路中加入噪音濾波器。
如確認上述項目后ERR LED仍未燈滅，則認為可能出現硬件異常。
3)、P.RUN LED的確認
P.RUN LED燈滅時，請確認ERR LED的狀態并進行處理。
三、使用工程工具的確認
請使用工程工具確認發生的錯誤和記錄，并找出錯誤原因?？纱_認比LED的確認更詳細的信息、錯誤原因以及對錯誤的處理。工程工具具有支援故障排除的診斷功能。
模塊診斷(CPU診斷)是診斷CPU模塊、擴展適配器以及擴展板(確認當前發生的錯誤及其詳細信息)的功能。能夠顯示發生的錯誤、詳細信息、原因以及處理方法，并且確認故障排除所需的信息。此外，選擇錯誤點擊[錯誤跳轉]按鈕后，能夠找出參數和程序的出錯位置。在[模塊信息一覽]標簽中，能夠確認對象模塊的當前的LED信息和開關信息等。
四、錯誤發生狀態和發生時的動作
CPU模塊發生錯誤時，根據錯誤發生狀態執行所設定的動作。
1、錯誤發生狀態

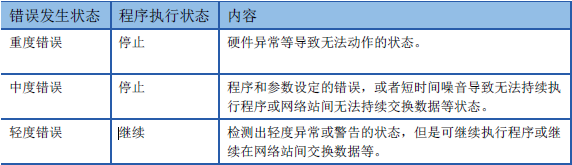

根據所發生錯誤的緊急性分為3類：重度錯誤、中度錯誤、輕度錯誤。
2、發生錯誤時的動作
. 停止錯誤
發生停止錯誤時，CPU模塊停止運算處于STOP 狀態。
. 繼續錯誤
發生繼續錯誤時，CPU模塊會保持動作狀態，繼續進行運算。
僅繼續錯誤時可解除錯誤。解除錯誤CPU模塊復原時，CPU模塊回到發生錯誤前的狀態。解除錯誤有以下方法。
a. 使用工程工具的方法
b. 使用特殊繼電器
3、智能功能模塊錯誤時的CPU模塊的動作設置
可使用工程工具設定智能功能模塊發生錯誤時的CPU模塊動作。設定通過系統參數內的[I/O分配設定]進行。
