MR-JE-A系列三菱伺服放大器的電源系統電路連接
MR-JE-A系列三菱伺服放大器的電源系統電路連接
時間:2016-09-08 來源:未知 作者:admin 點擊:14731次
MR-JE-A系列三菱伺服放大器的電源系統電路連接(MR-JE-A電源線連接、MR-JE-A電線連接)，MR-JE-A伺服驅動器型號有：MR-JE-10A、MR-JE-20A、MR-JE-40A、MR-JE-70A、MR-JE-100A、MR-JE-200A、MR-JE-300A。

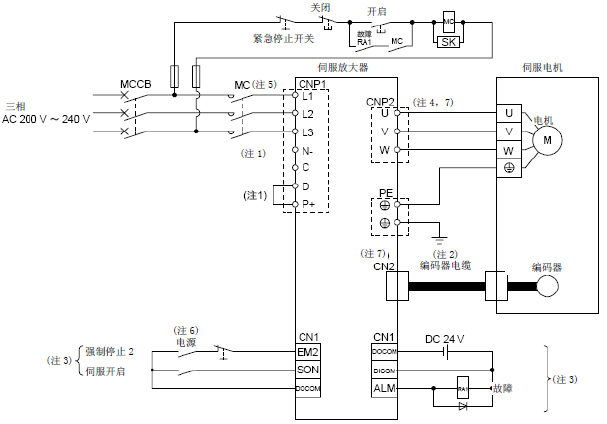

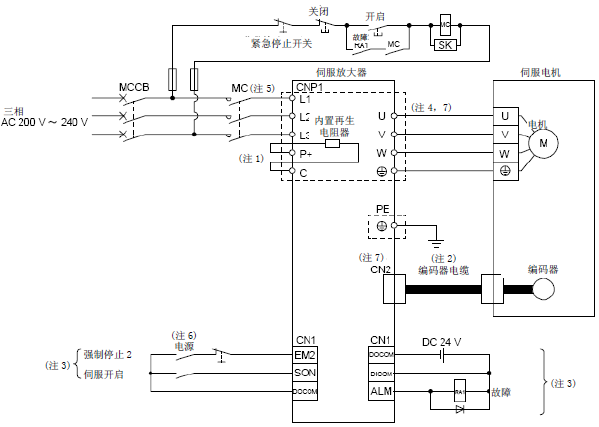

一、在MR-JE-10A~MR-JE-100A中使用三相AC 200V~240V電源時
[備注]
1.MR-JE-40A~MR-JE-100A中有內置再生電阻器(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。

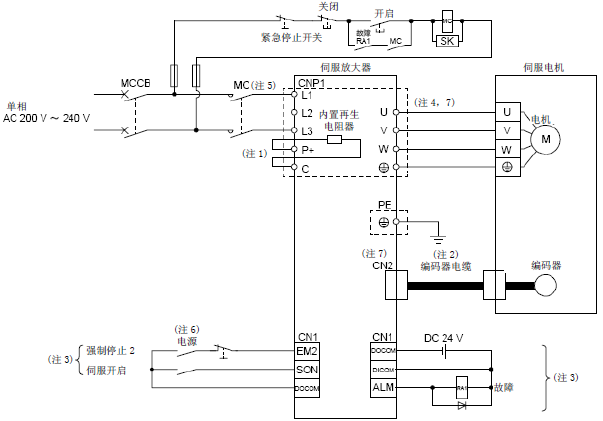

二、在MR-JE-10A~MR-JE-70A中使用單相AC 200V~240V電源時
單相AC 200V~240V電源請連接L1及L3。與MR-E Super系列伺服放大器的接點不同。在將MR-E Super替換為MR-JE時，請注意不要弄錯接線位置。
[備注]
1.MR-JE-40A以及MR-JE-70A中裝有內置再生電阻器(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
三、MR-JE-200A/MR-JE-300A
[備注]
1. 請務必將P+與D連接起來(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
===========================注意===============================
. 在電源和伺服放大器的電源 (L1/L2/L3) 之間，請務必連接電磁接觸器，使伺服放大器的電源側的結構能夠切斷電源。若未連接電磁接觸器，在伺服放大器發生故障，持續通過大電流時，可能會造成火災。
. 請通過ALM (故障)信號切 斷電源。再生晶體管發生故障時，可能會使再生電阻器異常過熱而造成火災。
. 在從MR-JE-40A~MR-JE-100A上取下CNP1連接器時，請預先將內置再生電阻器的引線從CNP1連接器上拔出。內置再生電阻器的引線有可能會發生斷開。
. 伺服放大器的電源請?jiān)诖_認伺服放大器的型號名稱后，輸入正確的電壓。如果輸入的電壓超過伺服放大器輸入電壓規格的上限值，則會導致伺服放大器故障。
. 請勿將錯誤軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
===========================注意===============================
一、在MR-JE-10A~MR-JE-100A中使用三相AC 200V~240V電源時
[備注]
1.MR-JE-40A~MR-JE-100A中有內置再生電阻器(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
二、在MR-JE-10A~MR-JE-70A中使用單相AC 200V~240V電源時
單相AC 200V~240V電源請連接L1及L3。與MR-E Super系列伺服放大器的接點不同。在將MR-E Super替換為MR-JE時，請注意不要弄錯接線位置。
[備注]
1.MR-JE-40A以及MR-JE-70A中裝有內置再生電阻器(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
三、MR-JE-200A/MR-JE-300A
[備注]
1. 請務必將P+與D連接起來(出廠狀態下已完成接線)。
2. 編碼器電纜推薦使用選配件電纜。
3. 使用漏型輸入輸出接口時。
4. 關于伺服電機電源線的連接，請參照HF-KN/HF-SN 伺服電機技術資料集。
5. 請使用動作延遲時間 (從電流流過操作線圈，到觸點關閉為止的時間) 在80 ms以下的電磁接觸器。根據電源電壓以及運行模式的不同，有可能出現母線電壓過低時，從強制停止減速轉入到動態制動減速的情況。若不希望動力制動減速時，請延遲電磁接觸器的關閉時間。
6. 為防止伺服放大器的意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
7. 請不要將錯誤的軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
===========================注意===============================
. 在電源和伺服放大器的電源 (L1/L2/L3) 之間，請務必連接電磁接觸器，使伺服放大器的電源側的結構能夠切斷電源。若未連接電磁接觸器，在伺服放大器發生故障，持續通過大電流時，可能會造成火災。
. 請通過ALM (故障)信號切 斷電源。再生晶體管發生故障時，可能會使再生電阻器異常過熱而造成火災。
. 在從MR-JE-40A~MR-JE-100A上取下CNP1連接器時，請預先將內置再生電阻器的引線從CNP1連接器上拔出。內置再生電阻器的引線有可能會發生斷開。
. 伺服放大器的電源請?jiān)诖_認伺服放大器的型號名稱后，輸入正確的電壓。如果輸入的電壓超過伺服放大器輸入電壓規格的上限值，則會導致伺服放大器故障。
. 請勿將錯誤軸的伺服電機連接到伺服放大器的U，V，W以及CN2上，這樣有可能會導致出現故障。
===========================注意===============================
