MR-JE-40A三菱伺服驅動器的安裝方法及注意事宜
MR-JE-40A三菱伺服驅動器的安裝方法及注意事宜
時間:2016-09-03 來源:未知 作者:admin 點擊:16349次
MR-JE-40A三菱伺服驅動器的安裝方法及注意事宜(MR-JE-40A安裝)
一、MR-JE-40A安裝注意事宜
1、請勿進行超出限制的多件疊加
2、在搬運伺服放大器時請不要攜帶內置再生電阻器的引線。
3、請安裝在不可燃物體上。直接安裝在可燃物上，或者安裝在靠近可燃物的地方可能會造成火災。
4、伺服放大器和伺服電機按照技術資料集安裝在能夠承受其重量的場所。
5、請勿站立在機器上，也勿放置重物。否則可能會引起受傷。
6、請?jiān)谥付ōh(huán)境條件范圍內使用。
7、伺服放大器內部請勿混入金屬片等導電性異物和油等可燃性異物。
8、請勿堵塞伺服放大器的吸、排氣口。否則會造成故障。
9、伺服放大器是精密儀器，請勿使其跌落或給與強烈沖擊。
10、請勿安裝運行有損傷或者缺少零部件的伺服放大器。
11、當保存的時間較長時，請?jiān)儐?wèn)三菱電機系統服務處。
12、使用伺服放大器時，請注意伺服放大器的邊角等鋒利部位。
13、伺服放大器請?jiān)O(shè)置在金屬制的控制盤內。
以上事宜適用于所有MR-JE-A系統伺服驅動器。
二、MR-JE-40A安裝方向和間隔
MR-JE-40A~MR-JE-100A的背面安裝有再生電阻器。再生電阻器的溫度相對于環境溫度能上升100℃。進行配
置時請充分考慮散熱和安裝位置等問題。

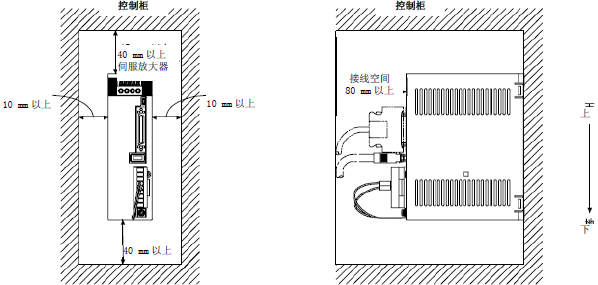

1、安裝1臺時

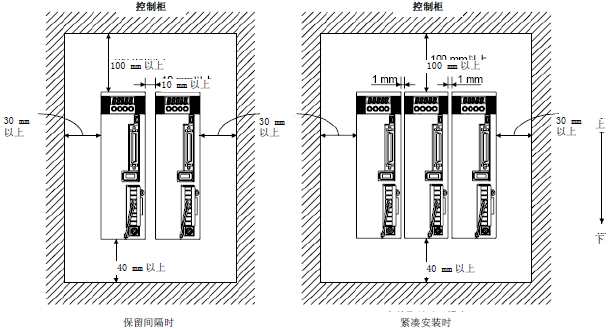

2、安裝2臺以上時，MR-JE系列伺服放大器能夠進行緊湊安裝。
請?jiān)谒欧糯笃魃厦婧涂刂票P(pán)內預留足夠空間，或設置冷卻風扇，以保證控制盤內的溫度不會超過環境條件。
在對伺服放大器進行緊湊安裝時，請考慮安裝公差，在伺服放大器之間保留1 mm的間隔。此時請將環境溫度控
制在0℃~45℃，或在實際負載率75%以下進行使用。
3、其他
設置再生選件等散發熱量的機器時，請充分考慮其散熱情況，避免對伺服放大器造成影響。伺服放大器請垂直安裝于墻壁上。
三、MR-JE-40A防止異物進入
1、控制盤裝配時請勿讓鉆頭造成的切屑等進入伺服放大器內部。
2、請勿讓油、水、金屬粉等從控制盤的縫隙和安裝于頂板等處的散熱風扇處進入伺服放大器內部。
3、對于有害氣體及灰塵較多的場所，在安裝控制盤時請先進行空氣凈化 (從控制盤外部向內加壓輸送清潔空氣，使其內壓高于外壓) ，防止有害氣體及灰塵進入控制盤內。
四、編碼器電纜強度
1、請充分討論電纜的夾緊方法，勿向電纜連接部位施加彎曲壓力和電纜自重壓力。
2、如果在使用伺服電機時需要經常進行移動，請不要向伺服電機連接器的連接部施加壓力，將電纜 (編碼器，電源，制動) 固定在連接器連接部上時不要擰得太緊。選件的編碼器電纜請?jiān)趶澢鷫勖秶鷥?nèi)使用。電源以及制動裝置配線用的電纜請?jiān)谑褂秒娋€的彎曲壽命范圍內使用。
3、電纜外部絕緣層會因銳利物品的切割而破損，與機械的棱角接觸而擦傷，人或車的壓過而損壞，所以應避免上述情況發生。
4、伺服電機安裝在移動的機械上時，請盡量增大彎曲半徑。
五、建議定期進行以下點檢
1、端子螺絲是否有松動現象。若有松動時請對其緊固。
2、電纜是否有損傷或割傷情況。特別是伺服電機可動時，請根據使用條件定期進行點檢。
3、接插件是否正確裝在伺服放大器上。
4、連接器的電纜是否有拖出現象。
5、伺服放大器是否有很多灰塵堆積。
6、伺服放大器是否發出異響。
