三菱PLC模擬量輸入模塊FX2N-2AD的布線及PLC連接
FX2N-2AD是三菱PLC模擬輸入模塊，用于將2點模擬輸入(電壓輸入和電流輸入)轉換成12位的數字值，并將這個值輸入到PLC中。FX2N-2AD可連接到FX2N和FX2NC系列的PLC中。
1、根據接線方法，模擬輸入可在電壓輸入或電流輸入中進行選擇。
此時，假定設置2通道公用模擬輸入(電壓輸入和電流輸入)。
2、兩個模擬輸入通道可接受的輸入為0到10V DC，0到5V DC，或4到20mA。使輸入特性與兩通道相容。
3、模擬到數字的轉換特性可以調節。
4、此模塊占用8個I/O點，它們可被分配為輸入成輸出。
5、使用FROM/TO指令與PLC進行數據傳輸。

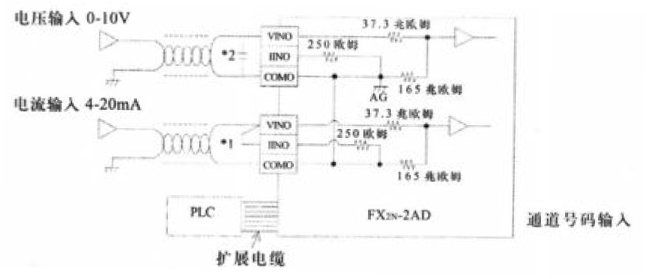

[FX2N-2AD布線圖]
*1、FX2N-2AD不能將1個通道作為模擬電壓輸入而將另1個作為電流輸入，這是因?yàn)?個通道使用相同的偏值和增益值。對于電流輸入，請短路VIN和IIN,如圖中所示。
*2、當電奪輸入存在波動或有大量噪聲時，在位置*2處連接1個0.1到0.47μF的電容。
[FX2N-2AD與PLC連接]
1、對于每個帶有有源擴展單元的主單元來說, FX2N系列PLC可連接的FX2N-2AD數目為8或更少、FX2Nc系列PLC時連接的FX2N-2AD數目為4或更少。但是，當連接下述特殊功能模塊時，存在以下限制。
FX2N：主單元和具有32個或更少I/O點的有源擴城單元。
24V DC，下列特殊功能模塊消耗電流總值≤190mA。
FX2N：上單元和具有48個或更少I/O點的有源擴展單元。
24V DC，下列特殊功能模塊消耗電流總值≤300mA。
FX2Nc：不考慮上單元的I/O數，可連接4個。
可用于運行電源擴展模塊和I/O的DC 24V電源容量達到的值，等于從可編程控制器初始的運行電壓源容量中減去上面提及的特殊功能模塊的消耗電流總值。
2、這些模塊戰勝8個點(8個點可分配為輸入或輸出)。
3、FY2N-2AD消耗5V DC電源20mA的電流。
連接到PLC主單元的特殊功能模塊的5V電源的總消耗電流不能超過主單元和有源擴展單元的5V電壓源容量。
4、FX2N-2AD和主單元用電纜在主單元的右邊進行連接。
FX2N-2AD布線圖,FX2N-2AD與PLC連接,FX2N-2AD
