三菱PLC模塊FX3U-128ASL-M怎樣連接從站單元？
. 單個AnyWireASLINK系統下的最大傳送距離是200m，該總延伸距離包括干線和支線(分支)。(根據傳送線的截面積和傳送線供給電流值變化)

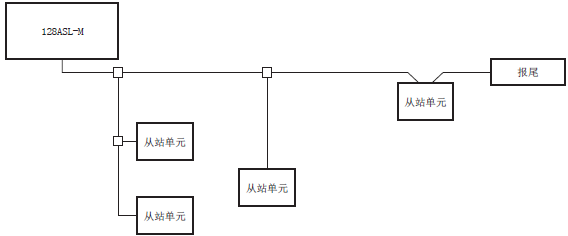

. AnyWireASLINK系統可連接T分支、多點、樹狀分支。
. 從站單元最多可連接128臺。
. 每個系統最多可連接1臺報尾，請安裝在離FX3U-128ASL-M最遠的部位。

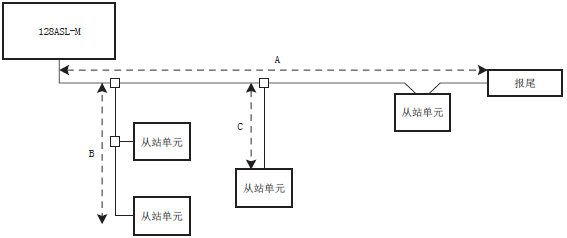

【FX3U-128ASL-M最大傳送距離】
上述AnyWireASLINK系統中，傳送距離的總延伸長度是A+B+C。進行分支時，請注意防止超過系統所設定的最大傳送距離(總延伸長度)。關于連接電纜和單元主機一體化的從站單元，其連接電纜的長度包含在總延伸長度內。
FX3U-128ASL-M連接從站,FX3U-128ASL-M傳送距離,FX3U-128ASL-M最大傳送距離
. 單個AnyWireASLINK系統下的最大傳送距離是200m，該總延伸距離包括干線和支線(分支)。(根據傳送線的截面積和傳送線供給電流值變化)
. AnyWireASLINK系統可連接T分支、多點、樹狀分支。
. 從站單元最多可連接128臺。
. 每個系統最多可連接1臺報尾，請安裝在離FX3U-128ASL-M最遠的部位。
【FX3U-128ASL-M最大傳送距離】
上述AnyWireASLINK系統中，傳送距離的總延伸長度是A+B+C。進行分支時，請注意防止超過系統所設定的最大傳送距離(總延伸長度)。關于連接電纜和單元主機一體化的從站單元，其連接電纜的長度包含在總延伸長度內。
FX3U-128ASL-M連接從站,FX3U-128ASL-M傳送距離,FX3U-128ASL-M最大傳送距離
