L02SCPU-CM三菱CPU模塊的串行通信功能(L02SCPU串行通信、三菱CPU模塊串行通信)

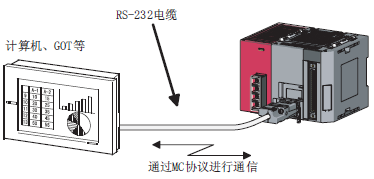

L02SCPU-CM是通過RS-232 電纜連接CPU 模塊的RS-232 接口和計算機、顯示器等設備并通過MC 協議進行通信的功能。以下對串行
通信功能的規格、功能、各種設置進行說明。
1、L02SCPU-CM傳送規格
CPU模塊中的串行通信功能所使用的RS-232 的傳送規格如下所示。請檢查確認計算機、顯示器等設備的規格與
下述是否相符。
通信方式：全雙工通信
同步方式：異步方式
傳送速度：9.6kbps、19.2kbps、38.4kbps、57.6kbps、115.2kbps可以設置，默認為19.2kbps
數據格式：默認起始位 1、數據位 8、奇偶位 奇數、停止位 1
MC協議格式(自動判別)：默認格式4(ASCII)、格式5(二進制)
幀：QnA 兼容3C幀、 QnA兼容4C幀
傳送控制：默認DTR/DSR 控制
和校驗：有、無可選，默認為有
傳送等待時間：無等待、10ms~150ms(10ms 單位) ,默認為無等待
RUN中寫入設置：允許、禁止可選，默認為禁止
延長距離：15m

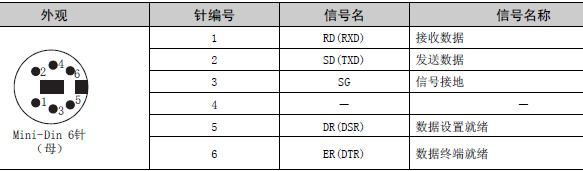

2、RS-232連接器規格
CPU模塊的RS-232連接器的規格如下所示。
3、RS-232電纜
可以使用下述的RS-232 電纜將計算機、顯示器等設備與CPU模塊相連接。
. QC30R2

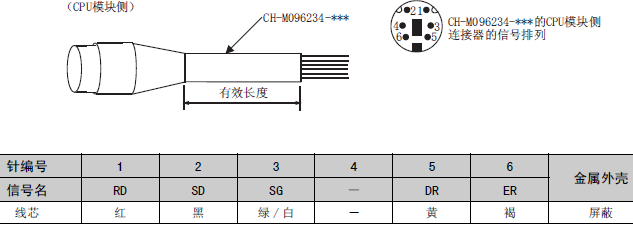

. CH-M096234-***
一側：帶迷你DIN 連接器，另一側：無連接器的電纜
*** 表示電纜長度，以0.1m 為單位最長可指定為15m
4、傳送規格的設置
通過可編程控制器參數的串行通信設置進行串行通信功能的傳送速度、和校驗、傳送等待時間、RUN中寫入設置。
. 使用串行通信功能與計算機、顯示器等設備進行通信時，設置為“使用串行通信功能”。
. 進行傳送速度、和校驗、傳送等待時間、RUN 中寫入設置的設置。
5、注意事項
(1) 與顯示器等設備通信中切換連接至GX Works2時
通過串行通信功能與計算機、顯示器等設備通信中時可以將連接切換到GX Works2。但是通過串行通信功能進行通信的計算機、顯示器等設備將會出現通信出錯。關于重新連接到CPU 模塊時的計算機、顯示器等設備的啟動方法，請參閱所使用的設備的手冊。
(2) 連接目標指定畫面中設置的傳送速度
設置為“使用串行通信功能”后，在GX Works2 的連接目標指定畫面中設置的傳送速度將被忽視。
(3) 關于通信異常時
滿足以下任一條件時，由于沒有返回響應，因此不能進行通信。請修改相應的條件。
. 設置為不使用串行通信功能
. 正在以不同的傳送速度或數據格式進行通信
. 發送的幀沒有正確的起始/結尾、或有錯誤
. 3C 幀格式4：ENQ/CR + LF
. 4C 幀格式4：ENQ/CR + LF
. 4C 幀格式5 *1：DLE+STX/DLE + ETX
