三菱CPU模塊L02SCPU-CM系統配置以及注意事項(L02SCPU-CM系統配置、L02SCPU系統配置)
1、總體配置

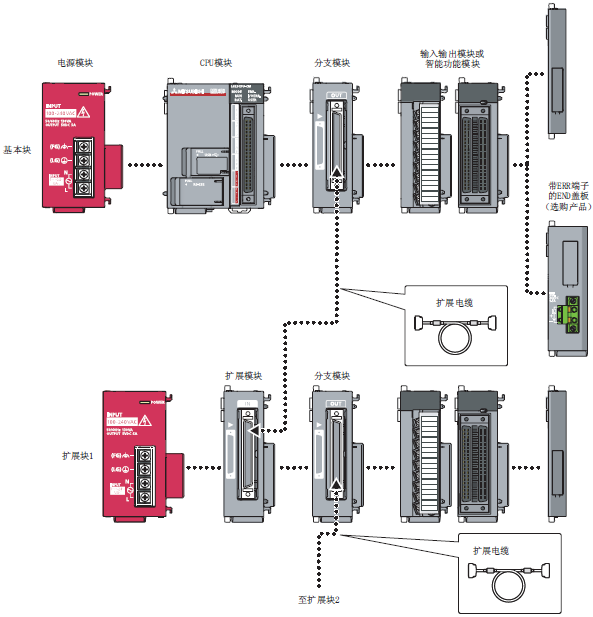

使用CPU模塊的系統中，無法安裝起始模塊。使用了CPU模塊的系統的總體配置如下所示。
2、L02SCPU-CM系統配置注意事項
1)、可安裝的模塊數及擴展塊數
通過CPU 模塊可進行的擴展塊數及可安裝模塊數如下所示。
┌────┬───────────┬──────────┐
│擴展塊數│可安裝模塊數*1 │最多配置*2 │
├────┼───────────┼──────────┤
│最多2塊 │基本塊：最多10個模塊 │30個模塊 │
│ │擴展塊：最多11 個模塊 │. 基本塊：9個模塊 │
│ │ │. 擴展塊1：10個模塊 │
│ │ │. 擴展塊2：11個模塊 │
└────┴───────────┴──────────┘
*1 不包括電源模塊、CPU模塊、擴展模塊和END蓋板。
*2 是可安裝輸入輸出模塊、智能功能模塊及網絡模塊的合計模塊數。
連接的塊超過了擴展塊數的情況下，CPU模塊將檢測出"SYSTEM LAY ERR."(出錯代碼: 2174)。
安裝的模塊數超過了各塊的可安裝模塊數的情況下，CPU模塊將檢測出"SYSTEM LAY ERR."(出錯代碼: 2173)。
安裝的模塊數超過了整個系統的可安裝模塊數的情況下，CPU模塊將檢測出"SP.UNIT LAY ERR."(出錯代碼:2124)。
分支模塊包含在可安裝模塊數中。因此，在已達到可安裝模塊數上限的塊中添加分支模塊的情況下，應將添加分支模塊的塊中的1個模塊轉移安裝到擴展塊中。
2)、使用分支模塊、擴展模塊時
. 安裝位置
可安裝分支模塊及擴展模塊的位置如下所示。
┌────┬───┬───────────────┐
│ 模塊 │安裝塊│可安裝位置 │
├────┼───┼───────────────┤
│分支模塊│基本塊│CPU模塊的右鄰或END蓋板的左鄰 │
│ ├───┼───────────────┤
│ │擴展塊│擴展模塊的右鄰或END蓋板的左鄰 │
├────┼───┼───────────────┤
│擴展模塊│基本塊│不能安裝 │
│ ├───┼───────────────┤
│ │擴展塊│僅電源模塊的右鄰 │
└────┴───┴───────────────┘
. END 蓋板
使用分支模塊及擴展模塊時，應使用下述END蓋板。
序列號的前6位數為"*****2"以后的L6EC、L6EC-CM；帶ERR端子的END蓋板(選購產品)
. 擴展塊的電源模塊
擴展塊中必須安裝電源模塊。在擴展塊中安裝的輸入輸出模塊、智能功能模塊為輕負載模塊的情況下，即使未安裝電源模塊，已安裝的模塊也可能會動作，但電壓不穩定，因此無法保證動作正常。
. 擴展電纜的連接
應避免配置為僅在分支模塊上連接了擴展電纜的狀態。否則噪聲有可能導致誤動作。(即使連接了未連接擴展模塊的分支模塊，CPU模塊也將其作為正常系統配置使用)
3)、DC5V 額定輸出電流
系統配置時的總消耗電流應不超過電源模塊的DC5V 額定輸出電流。
