FX3U-128ASL-M輸入和輸出的各自響應延遲時間
FX3U-128ASL-M輸入和輸出的各自響應延遲時間
時間:2016-07-21 來源:未知 作者:admin 點擊:4245次
以下分別介紹FX3U-128ASL-M輸入響應延遲時、FX3U-128ASL-M輸出響應延遲時、FX3U-128ASL-M參數訪問響應時間。

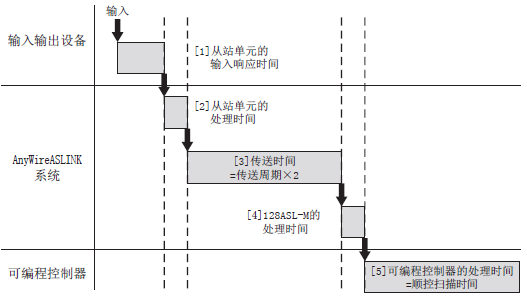

1、輸入響應延遲時間
顯示從輸入至從站單元到基本單元的軟元件ON/OFF為止的時間。
【計算公式】
輸入響應延遲時間=
[1]從站單元的輸入響應時間+[2]從站單元的處理時間+[3]傳送周期×2
+[4]128ASL-M的處理時間+[5]順控掃描時間
┌──┬───────────┬───────────────────┐
│編號│內容 │所需時間 │
├──┼───────────┼───────────────────┤
│[1] │從站單元的輸入響應時間│請參考連接系統的從站單元的手冊，和連接│
│ │ │從站單元的設備的手冊。 │
├──┼───────────┼───────────────────┤
│[2] │從站單元的處理時間 │最大1[ms](AnyWireASLINK從站單元通用) │
├──┼───────────┼───────────────────┤
│[3] │傳送時間(最大延遲時間)│傳送周期×2 │
│ │ │傳送周期根據輸入輸出點數設定有所不同。│
├──┼───────────┼───────────────────┤
│[4] │FX3U-128ASL-M處理時間 │0.6 [ms] │
├──┼───────────┼───────────────────┤
│[5] │可編程控制器的處理時間│順控掃描時間 │
└──┴───────────┴───────────────────┘
2、輸出響應延遲時間
顯示從基本單元的軟元件ON/OFF到從站單元的輸出ON/OFF為止的時間。
【計算公式】
輸出響應延遲時間=
[1]順控掃描時間+[2]128ASL-M的處理時間+[3]傳送周期×2
+[4]從站單元的處理時間+[5]從站單元的輸出響應時間
┌──┬───────────┬───────────────────┐
│編號│內容 │所需時間 │
├──┼───────────┼───────────────────┤
│[1] │可編程控制器的處理時間│順控掃描時間 │
├──┼───────────┼───────────────────┤
│[2] │FX3U-128ASL-M處理時間 │0.6 [ms] │
├──┼───────────┼───────────────────┤
│[3] │傳送時間(最大延遲時間)│傳送周期×2 │
│ │ │傳送周期根據輸入輸出點數設定有所不同。│
├──┼───────────┼───────────────────┤
│[4] │從站單元的處理時間 │最大1[ms](AnyWireASLINK從站單元通用) │
├──┼───────────┼───────────────────┤
│[5] │從站單元的輸出響應時間│請參考連接系統的從站單元的手冊，和連接│
│ │ │從站單元的設備的手冊。 │
└──┴───────────┴───────────────────┘
3、參數訪問的響應時間
AnyWireASLINK的參數記述了從站單元或整個系統的監視信息及從站單元的設定信息。參數數據是在128ASL-M的緩沖存儲器和從站單元之間，以不同于輸入輸出數據的周期被同步。參數訪問的響應時間可由下述計算公式得出。
【自動更新的ASLINK參數的更新間隔時間】連接ID數×傳送周期×3
【讀出所有參數所花費的時間】對象ID數×傳送周期×27
【寫入所有參數所花費的時間】對象ID數×傳送周期×39
