三菱PLC模塊FX3U-3A-ADP的功能及系統配置
三菱PLC模塊FX3U-3A-ADP的功能及系統配置
時間:2016-07-14 來源:未知 作者:admin 點擊:18459次
三菱PLC模塊FX3U-3A-ADP的功能及系統配置(FX3U-3A-ADP系統配置)
FX3U-3A-ADP連接在FX3S、FX3G、FX3GC、FX3U、FX3UC可編程控制器上，是獲取2通道的電壓/電流數據并輸出1通道的電壓/電流數據的模擬量特殊適配器。
1、FX3S可編程控制器上只能連接1臺。
FX3G、FX3GC可編程控制器上最多可連接2臺*1。
FX3U、FX3UC可編程控制器上最多可連接4臺。
(包括其它模擬量功能擴展板和模擬量特殊適配器。)
2、可以實現電壓輸入、電流輸入、電壓輸出、電流輸出。
3、各通道的A/D轉換值被自動寫入FX3S/FX3G/FX3GC/FX3U/FX3UC可編程控制器的特殊數據寄存器中。
4、D/A轉換值根據FX3S/FX3G/FX3GC/FX3U/FX3UC可編程控制器中特殊數據寄存器的值而自動輸出。

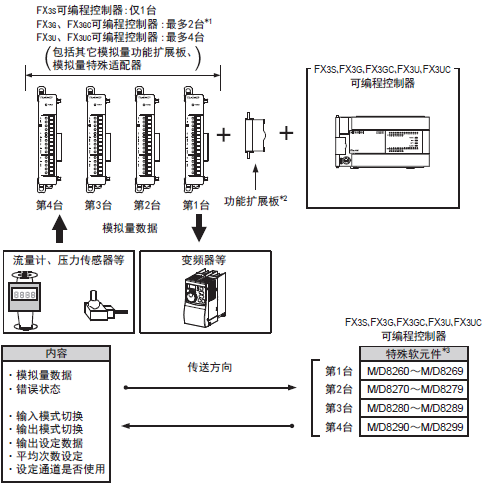

[FX3U-3A-ADP系統配置]
*1. FX3G可編程控制器(14點、24點型)上只可連接1臺。
*2. 連接FX3GC、FX3UC(D、DS、DSS)可編程控制器時不需要。
FX3S、FX3G可編程控制器時，請使用連接轉換適配器。
*3. 在FX3S、FX3G、FX3GC可編程控制器使用的特殊軟元件如下所示。
FX3S可編程控制器的情況下 FX3G、FX3GC可編程控制器的情況下
. 第1臺:M/D8280~M/D8289 . 第1臺:M/D8280~M/D8289
. 不能連接第2臺~第4臺。 . 第2臺:M/D8290~M/D8299
. 不能連接第3臺、第4臺。
