三菱PLC模塊FX3G-2AD-BD的功能及系統配置
三菱PLC模塊FX3G-2AD-BD的功能及系統配置
時間:2016-07-13 來源:未知 作者:admin 點擊:15395次
三菱PLC模塊FX3G-2AD-BD的功能及系統配置(FX3G-2AD-BD系統配置)
FX3G-2AD-BD連接在FX3S、FX3G可編程控制器上，是獲取2通道的電壓/電流數據的模擬量功能擴展板。
1、FX3S可編程控制器上只能連接1臺2AD-BD。
FX3G可編程控制器（40點、60點型）上最多可以連接2臺。
FX3G可編程控制器（14點、24點型）上只能連接1臺。
(包括其它模擬量功能擴展板和模擬量特殊適配器)
2、各通道中可以獲取電壓輸入、電流輸入。
3、各通道的A/D轉換值被自動寫入FX3S、FX3G可編程控制器的特殊數據寄存器中。

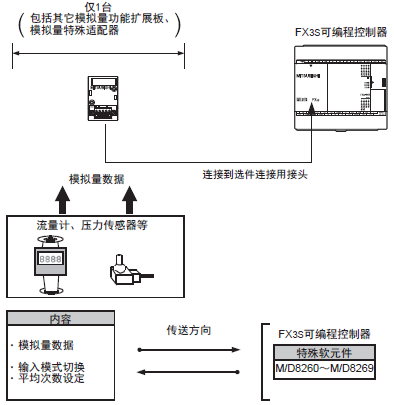

[FX3G-2AD-BD系統配置]
1、FX3S可編程控制器
2、FX3G可編程控制器
*1. FX3G可編程控制器(14點、24點型)只能連接1臺。
三菱PLC、三菱伺服電機，三菱FX系列PLC品種齊全，F(xiàn)X5U PLC價格好，三菱FX3U系列模擬量輸入模塊FX3G-2AD-BD特價銷售，F(xiàn)X3G-2AD-BD現貨，歡迎來電咨！
FX3G-2AD-BD連接在FX3S、FX3G可編程控制器上，是獲取2通道的電壓/電流數據的模擬量功能擴展板。
1、FX3S可編程控制器上只能連接1臺2AD-BD。
FX3G可編程控制器（40點、60點型）上最多可以連接2臺。
FX3G可編程控制器（14點、24點型）上只能連接1臺。
(包括其它模擬量功能擴展板和模擬量特殊適配器)
2、各通道中可以獲取電壓輸入、電流輸入。
3、各通道的A/D轉換值被自動寫入FX3S、FX3G可編程控制器的特殊數據寄存器中。
[FX3G-2AD-BD系統配置]
1、FX3S可編程控制器
2、FX3G可編程控制器
*1. FX3G可編程控制器(14點、24點型)只能連接1臺。
