三菱模塊FX3U-4DA外部連接及接線注意事項
三菱模塊FX3U-4DA外部連接及接線注意事項
時間:2016-07-09 來源:未知 作者:admin 點擊:30477次
FX3U-4DA外部連接,FX3U-4DA外部接線,FX3U-4DA外部配線,FX3U-4DA外部連線!
FX3U-4DA進行接線作業時，請務必在外部將所有電源均斷開后方可進行操作。否則有觸電、產品損壞的危險。

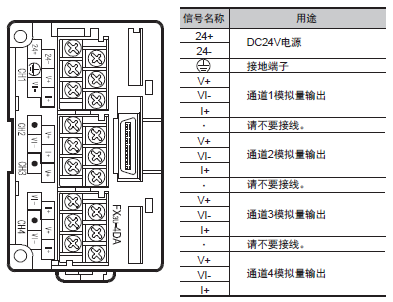

1、端子排列
2、使用的電纜和端子緊固扭矩
FX3U-4AD為M3的端子螺絲，緊固扭矩請遵照0.5~0.8N.m。擰緊端子螺絲時，請注意扭矩不要在值范圍以外,否則可能導致故障、誤動作。
1)、1個端子上連接1根線時
2)、1個端子上連接2根線時
3、電源部分的端子接線
使用FX3G、FX3U可編程控制器的DC24V供給電源時的回路示例如下所示。

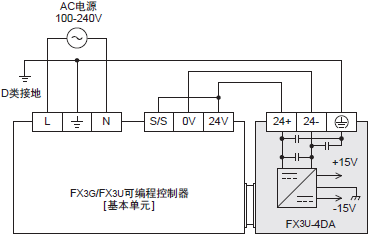

1)、漏型輸入[-COM]接線時
基本單元的[S/S]端子和[24V]端子連接

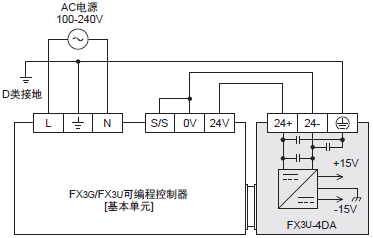

2)、源型輸入[+COM]接線時
基本單元的[S/S]端子和[0V]端子連接。
3)、電源接線時的注意事項
. 請務必將「
」端子以及「
」端子，連同基本單元的接地端子，一起連接到進行了D類接地(100Ω以下)的供給電源的接地上。
. 使用外部電源時，關于電源ON/OFF的時序，請參考連接的可編程控制器的相關手冊。

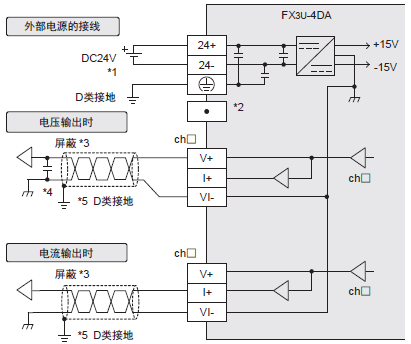

4、模擬量輸出部分的端子接線
*1. 連接的基本單元為FX3G/FX3U可編程控制器(AC電源型)時，可以使用DC24V供給電源。
*2. 請不要對「.」端子接線。
*3. 模擬量的輸出線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。
*4. 輸出電壓有噪音或者波動時，請?jiān)谛盘?hào)接收側附近連接0.1~0.47μF 25V的電容。
*5. 請將屏蔽線在信號接收側進行單側接地。
5、FX3U-4DA接地線
請實施下列項目，進行接地。
1)、請實施D類接地。(接地電阻: 100Ω以下)
2)、請盡量進行專用接地。
不能進行專用接地時，請進行下圖的“共用接地”。
3)、接地線時請用AWG14(2平方mm)
4)、接地點請盡可能靠近該可編程控制器，請盡量使接地線的距離短。
========================接線注意事項=========================
1 DC電源的配線請與本手冊記載的專用端子連接。
如果將AC電源連接到直流的輸出輸入端子及DC電源端子，可編程控制器將被燒毀。
2 請不要在外部對空端子進行配線。
有可能會損壞產品。
3 基本單元的接地端子請實施D種接地(接地電阻:100Ω以下)。
但是請勿與強電流共同接地。
4 在進行螺栓孔加工及配線作業時，請不要將切屑及電線頭落入可編程控制器的通風孔內。
否則有可能導致火災、故障及誤動作。
5 由于噪音影響可能導致可編程控制器誤動作，請務必遵守以下內容。
. 電源線和雙絞屏蔽線請勿與主回路線或高壓電線、負載線等捆在一起接線，或是靠近接線。
否則容易受到噪音和沖擊感應的影響。
布線時至少要做到離開100mm。
. 雙絞屏蔽線的屏蔽層必須要在信號接收一側進行一點接地。
此外，請勿與強電流共同接地。
6 對端子排型產品進行接線時，請遵照以下的注意事項操作。
否則有可能導致觸電、故障、短路、斷線、誤動作、損壞產品。
. 請依據手冊中記載的尺寸對電線的末端進行處理。
. 緊固扭矩請依照手冊中記載的扭矩。
=============================================================
