三菱模擬量輸入模塊FX3U-4AD外部接線連接
三菱模擬量輸入模塊FX3U-4AD外部接線連接
時間:2016-07-07 來源:未知 作者:admin 點擊:45411次
FX3U-4AD外部連接、FX3U-4AD外部接線、FX3U-4AD外部配線、FX3U-4AD外部連線
三菱模擬量輸入模塊FX3U-4AD外部接線連接,從以下幾個方面進行說明：

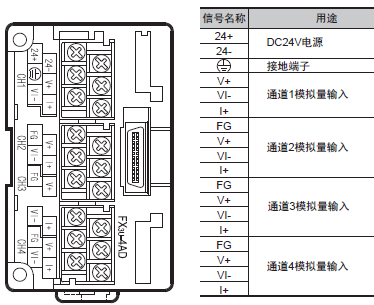

1、FX3U-4AD端子排列連接圖
2、電纜和端子緊固扭矩
FX3U-4AD為M3的端子螺絲，緊固扭矩請遵照0.5~0.8N?m。擰緊端子螺絲時，請注意扭矩不要在值范圍以外,否則可能導致故障、誤動作。

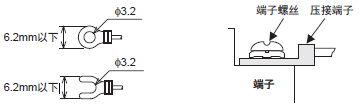

1)、1個端子上連接1根線時

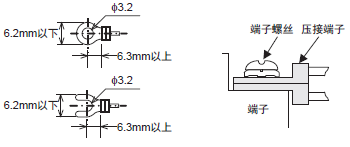

2)、1個端子上連接2根線時
3、FX3U-4AD電源的連接回路示例
使用FX3G/FX3U可編程控制器的DC24V供給電源時的回路示例如下所示。

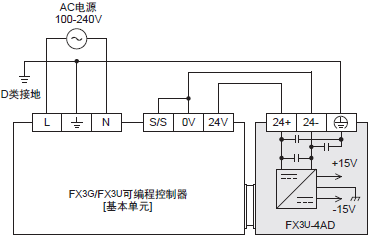

1)、漏型輸入[-COM]接線時
基本單元的[S/S]端子和[24V]端子連接。

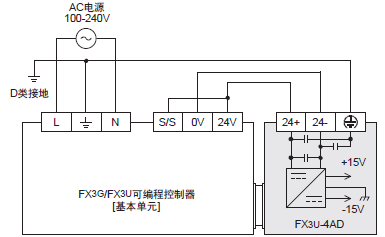

2)、源型輸入[+COM]接線時
基本單元的[S/S]端子和[0V]端子連接。
3)、電源接線時的注意事項
. 請務必將「
」端子以及「
」端子，連同基本單元的接地端子，一起連接到進行了D類接地(100Ω以下)的供給電源的接地上。
. 使用外部電源時，關于電源ON/OFF的時序，請參考連接的可編程控制器的相關手冊。

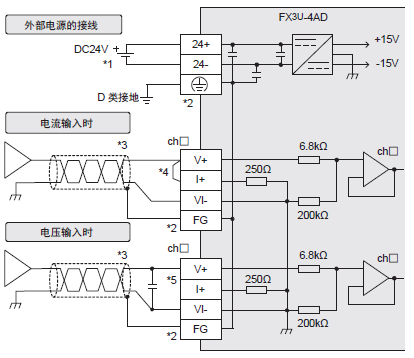

4、FX3U-4AD模擬量輸入接線
ch□的□中輸入通道號。
*1. 連接的基本單元為FX3G/FX3U可編程控制器(AC電源型)時，可以使用DC24V供給電源。
*2. 在內部連接「FG」端子和「」端子。
沒有通道1用的FG端子。使用通道1時，請直接連接到「」端子上。
*3. 模擬量的輸入線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。
*4. 電流輸入時，請務必將「V+」端子和「I+」端子短接。
*5. 輸入電壓有電壓波動，或者外部接線上有噪音時，請連接0.1~0.47μF 25V的電容。
5、FX3U-4AD接地線
請實施下列項目，進行接地。
1)、請實施D類接地。(接地電阻: 100Ω以下)
2)、請盡量進行專用接地。
不能進行專用接地時，請進行下圖的“共用接地”。
3)、接地線時請用AWG14(2平方mm)
4)、接地點請盡可能靠近該可編程控制器，請盡量使接地線的距離短。
FX3U-4AD外部連接,FX3U-4AD外部接線,FX3U-4AD外部配線,FX3U-4AD外部連線
三菱模擬量輸入模塊FX3U-4AD外部接線連接,從以下幾個方面進行說明：
1、FX3U-4AD端子排列連接圖
2、電纜和端子緊固扭矩
FX3U-4AD為M3的端子螺絲，緊固扭矩請遵照0.5~0.8N?m。擰緊端子螺絲時，請注意扭矩不要在值范圍以外,否則可能導致故障、誤動作。
1)、1個端子上連接1根線時
2)、1個端子上連接2根線時
3、FX3U-4AD電源的連接回路示例
使用FX3G/FX3U可編程控制器的DC24V供給電源時的回路示例如下所示。
1)、漏型輸入[-COM]接線時
基本單元的[S/S]端子和[24V]端子連接。
2)、源型輸入[+COM]接線時
基本單元的[S/S]端子和[0V]端子連接。
3)、電源接線時的注意事項
. 請務必將「
」端子以及「」端子，連同基本單元的接地端子，一起連接到進行了D類接地(100Ω以下)的供給電源的接地上。. 使用外部電源時，關于電源ON/OFF的時序，請參考連接的可編程控制器的相關手冊。
4、FX3U-4AD模擬量輸入接線
ch□的□中輸入通道號。
*1. 連接的基本單元為FX3G/FX3U可編程控制器(AC電源型)時，可以使用DC24V供給電源。
*2. 在內部連接「FG」端子和「
」端子。沒有通道1用的FG端子。使用通道1時，請直接連接到「
」端子上。*3. 模擬量的輸入線使用2芯的屏蔽雙絞電纜，請與其它動力線或者易于受感應的線分開布線。
*4. 電流輸入時，請務必將「V+」端子和「I+」端子短接。
*5. 輸入電壓有電壓波動，或者外部接線上有噪音時，請連接0.1~0.47μF 25V的電容。
5、FX3U-4AD接地線
請實施下列項目，進行接地。
1)、請實施D類接地。(接地電阻: 100Ω以下)
2)、請盡量進行專用接地。
不能進行專用接地時，請進行下圖的“共用接地”。
3)、接地線時請用AWG14(2平方mm)
4)、接地點請盡可能靠近該可編程控制器，請盡量使接地線的距離短。
FX3U-4AD外部連接,FX3U-4AD外部接線,FX3U-4AD外部配線,FX3U-4AD外部連線
